鏡面鋼材塑料模具的拋光要點(diǎn)

在塑料模具制造中，鏡面鋼材（如 S136、NAK80、420ESR 等）憑借優(yōu)異的拋光性能，廣泛應(yīng)用于透明 PET、PC、PMMA 等制品生產(chǎn)，模具鏡面效果直接決定產(chǎn)品外觀質(zhì)感、透光性及市場(chǎng)競(jìng)爭(zhēng)力。鏡面拋光并非簡(jiǎn)單的打磨工序，而是一項(xiàng)兼具技術(shù)性與規(guī)范性的系統(tǒng)工作，需結(jié)合鋼材特性、模具結(jié)構(gòu)、產(chǎn)品需求，把控每一個(gè)細(xì)節(jié)，才能實(shí)現(xiàn)無(wú)瑕疵、高光澤的鏡面效果，同時(shí)延長(zhǎng)模具使用壽命。

一、拋光前基礎(chǔ)準(zhǔn)備：筑牢鏡面基礎(chǔ)，規(guī)避先天缺陷

鏡面拋光的成敗，70% 取決于前期準(zhǔn)備工作，若模具鋼材存在缺陷、加工不到位，后續(xù)再精細(xì)拋光也無(wú)法彌補(bǔ)。首先需確保鏡面鋼材質(zhì)量達(dá)標(biāo)，選用無(wú)砂眼、無(wú)雜質(zhì)、無(wú)硬點(diǎn)的優(yōu)質(zhì)鋼材，S136、420ESR 建議淬火回火后硬度控制在 HRC48–52，NAK80 保持 HRC38–42，硬度不均會(huì)導(dǎo)致拋光過(guò)程中受力不均，出現(xiàn)橘皮紋、波浪紋等缺陷。

其次，模具型腔的前期加工需規(guī)范，CNC 銑削、電火花加工后的表面紋路要均勻，放電紋深度控制在合理范圍，避免過(guò)深難以去除。粗加工、半精加工時(shí)需預(yù)留合理的拋光余量，通常為 0.03–0.05mm，余量過(guò)大易導(dǎo)致拋光效率低下，余量過(guò)小則無(wú)法完全去除加工刀紋，影響鏡面效果。同時(shí)，需對(duì)模具型腔進(jìn)行預(yù)處理，去除表面氧化皮、油污、銹蝕，確保拋光過(guò)程中磨料能均勻作用于表面。

二、拋光工序：循序漸進(jìn)，嚴(yán)禁跳級(jí)，把控細(xì)節(jié)

鏡面拋光的核心原則是 “從粗到細(xì)、逐級(jí)細(xì)化”，每一道工序都要徹底去除上一級(jí)的加工痕跡，嚴(yán)禁跳號(hào)省工序，否則會(huì)導(dǎo)致表面出現(xiàn)難以修復(fù)的劃痕、橘皮等問(wèn)題，前功盡棄。

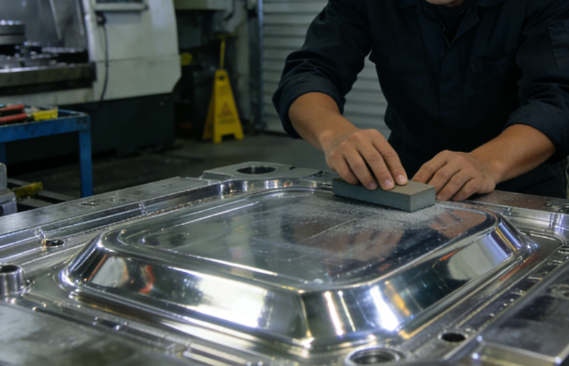

粗拋階段主要目的是去除型腔表面的刀紋、放電痕，選用 400# 油石進(jìn)行打磨，打磨方向保持一致，力度均勻，重點(diǎn)去除表面凹凸不平、毛刺等缺陷，使型腔表面初步平整。粗拋完成后，用 800# 細(xì)砂紙進(jìn)行中拋，逐步細(xì)化表面紋路，打磨方向與粗拋方向交叉，便于觀察是否徹底消除粗拋痕跡，中拋后表面需達(dá)到無(wú)明顯紋路、手感光滑的狀態(tài)。

細(xì)拋階段采用 1200#–2000# 細(xì)砂紙進(jìn)一步打磨，隨后切換為鉆石膏拋光，鉆石膏型號(hào)從 9μm、6μm、3μm 逐步過(guò)渡到 1μm，每一級(jí)鉆石膏拋光時(shí)，工具移動(dòng)速度放緩，輕壓勻速，確保磨料均勻覆蓋型腔表面。每更換一道磨料或鉆石膏，都要調(diào)整打磨方向，與上一道交叉 90°，這樣能清晰判斷上一級(jí)痕跡是否完全去除，避免遺漏。

三、工具與力度：選對(duì)工具，精準(zhǔn)控力，避免損傷

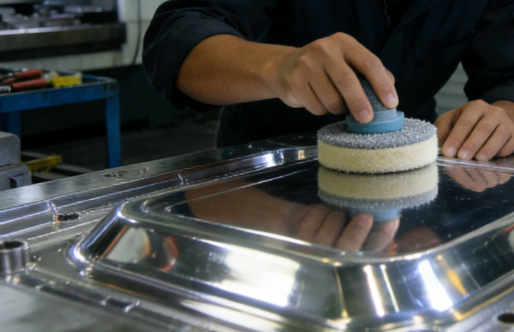

拋光工具的選擇直接影響拋光效果，鏡面拋光需選用專用工具，避免使用硬質(zhì)工具劃傷型腔表面。常用工具包括羊毛輪、竹片、木片，其中羊毛輪適合平面、大面積拋光，能提升表面光澤度；竹片、木片適合型腔角落、圓弧、尖角等復(fù)雜部位，便于精準(zhǔn)打磨。

力度控制是拋光的關(guān)鍵，全程需保持輕柔均勻，輕壓勻速移動(dòng)工具，不可局部重壓或快速拖動(dòng)，否則會(huì)導(dǎo)致局部表面塌陷、尺寸偏差，甚至產(chǎn)生劃痕。對(duì)于模具尖角、圓弧部位，需減小力度，放慢速度，避免因受力過(guò)大導(dǎo)致塌角變形，影響產(chǎn)品尺寸精度與外觀美感。同時(shí)，拋光過(guò)程中要及時(shí)清理工具上的磨料殘?jiān)?，避免殘?jiān)鼊潅＞弑砻妗?/p>

四、環(huán)境與清潔：潔凈操作，杜絕雜質(zhì)干擾

鏡面拋光對(duì)環(huán)境清潔度要求極高，微小的粉塵、顆粒都會(huì)在拋光過(guò)程中劃傷模具表面，導(dǎo)致鏡面發(fā)霧、出現(xiàn)細(xì)微劃痕，影響最終效果。因此，拋光需在潔凈、無(wú)塵的環(huán)境中進(jìn)行，最好配備專用拋光車間，避免粉塵、雜物進(jìn)入。

每更換一道磨料、鉆石膏，都要徹底清潔模具表面、拋光工具及操作人員的雙手，可用潔凈的棉布蘸取煤油或?qū)Ｓ脪伖庥筒潦?，去除表面殘留的粗顆粒磨料與殘?jiān)?，避免粗顆粒帶入細(xì)拋工序。拋光時(shí)選用潔凈的拋光油、煤油，不可使用臟油、混有雜質(zhì)的冷卻液，防止雜質(zhì)附著在模具表面，影響拋光效果。此外，拋光完成后，需用潔凈的棉布擦拭模具表面，去除殘留的拋光油與雜質(zhì)，確保表面潔凈無(wú)污漬。

五、不同鏡面鋼適配技巧與常見(jiàn)問(wèn)題規(guī)避

不同類型的鏡面鋼材，特性存在差異，拋光時(shí)需針對(duì)性調(diào)整技巧。S136、420ESR 耐蝕性好、質(zhì)地偏硬，拋光速度需放慢，重點(diǎn)避免表面產(chǎn)生劃痕，細(xì)拋階段可適當(dāng)延長(zhǎng) 1μm 鉆石膏的拋光時(shí)間，提升光澤度；NAK80 為預(yù)硬鋼，韌性較好，易拋出鏡面效果，但需控制力度，防止過(guò)度拋光產(chǎn)生橘皮紋。對(duì)于透明 PET、PC 制品模具，拋光方向盡量與脫模方向一致，減少產(chǎn)品成型后的應(yīng)力痕與光影缺陷。

拋光過(guò)程中常見(jiàn)問(wèn)題需及時(shí)規(guī)避：拋光后表面出現(xiàn)橘皮紋，多為鋼材硬度不足、力度過(guò)大或跳級(jí)拋光導(dǎo)致，需退回上一級(jí)工序重新打磨，并調(diào)整力度；出現(xiàn)細(xì)微劃痕，多為環(huán)境不潔凈、工具殘留殘?jiān)蚰チ咸?hào)導(dǎo)致，需徹底清潔后重新細(xì)拋；表面發(fā)霧不亮，多為工序不到位、磨料型號(hào)未逐級(jí)細(xì)化或環(huán)境有粉塵導(dǎo)致，需補(bǔ)充細(xì)拋工序，優(yōu)化操作環(huán)境。

六、檢驗(yàn)標(biāo)準(zhǔn)與結(jié)尾

鏡面拋光完成后，需嚴(yán)格按照標(biāo)準(zhǔn)檢驗(yàn)，確保符合生產(chǎn)要求。檢驗(yàn)時(shí)用強(qiáng)光側(cè)打模具型腔表面，觀察是否無(wú)紋路、無(wú)亮點(diǎn)、無(wú)霧狀、無(wú)塌陷，鏡面清晰度需達(dá)到能清晰反射文字或影像的程度；同時(shí)，可通過(guò)試模檢驗(yàn)，透明制品需無(wú)流紋、無(wú)霧化、無(wú)光澤不均，外觀平整光滑，才算達(dá)到合格的鏡面效果。

總之，鏡面鋼材塑料模具的拋光是一項(xiàng)細(xì)致、嚴(yán)謹(jǐn)?shù)墓ぷ?，需從前期?zhǔn)備、工序把控、工具選擇、環(huán)境清潔等多方面入手，結(jié)合不同鋼材特性優(yōu)化技巧，規(guī)避常見(jiàn)問(wèn)題。只有嚴(yán)格遵循拋光要點(diǎn)，循序漸進(jìn)、精準(zhǔn)操作，才能打造出高質(zhì)量的鏡面模具，生產(chǎn)出外觀精美、質(zhì)感優(yōu)良的塑料產(chǎn)品，同時(shí)延長(zhǎng)模具使用壽命，降低生產(chǎn)成本，提升企業(yè)市場(chǎng)競(jìng)爭(zhēng)力。
