PMMA塑料注塑加工的注意事項(xiàng)
PMMA（聚甲基丙烯酸甲酯），俗稱(chēng)亞克力、有機(jī)玻璃，憑借極高的透明度、優(yōu)良的耐候性、較高的硬度及良好的加工成型性，廣泛應(yīng)用于光學(xué)鏡片、裝飾面板、家電外殼、醫(yī)療器械、汽車(chē)燈罩等領(lǐng)域。但 PMMA 同時(shí)具有脆性大、極易吸濕、對(duì)溫度敏感、流動(dòng)性中等的特性，屬于典型的難加工透明材料，注塑過(guò)程中稍有參數(shù)偏差或操作不當(dāng)，就會(huì)出現(xiàn)銀絲、氣泡、流痕、裂紋、發(fā)白、透明度下降等缺陷，直接影響產(chǎn)品品質(zhì)與合格率。本文按注塑全流程，結(jié)合行業(yè)實(shí)操經(jīng)驗(yàn)，整理詳細(xì)的注意事項(xiàng)，結(jié)構(gòu)清晰、重點(diǎn)突出，兼顧專(zhuān)業(yè)性與現(xiàn)場(chǎng)可執(zhí)行性，助力穩(wěn)定生產(chǎn)高品質(zhì) PMMA 制品。

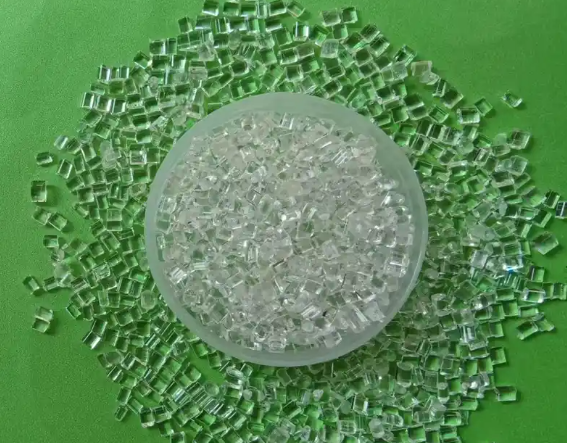

一、原料預(yù)處理：干燥是前提，杜絕吸濕缺陷
PMMA 分子結(jié)構(gòu)中含有親水基團(tuán)，極易吸收空氣中的水分，水分超標(biāo)會(huì)導(dǎo)致注塑時(shí)熔體分解，產(chǎn)生銀絲、氣泡、霧狀斑紋等缺陷，嚴(yán)重破壞產(chǎn)品透明度，因此原料干燥是 PMMA 注塑的第一道關(guān)鍵工序，必須嚴(yán)格執(zhí)行。
干燥設(shè)備：優(yōu)先選用除濕干燥機(jī)，嚴(yán)禁使用普通熱風(fēng)干燥機(jī)（無(wú)法徹底去除水分），更不能不干燥直接上機(jī)生產(chǎn)。除濕干燥機(jī)能有效控制干燥風(fēng)的露點(diǎn)，確保水分徹底析出。
干燥參數(shù)：干燥溫度控制在 80～90℃，干燥時(shí)間不少于 3～4 小時(shí)；對(duì)于吸潮嚴(yán)重的原料，可延長(zhǎng)至 4～6 小時(shí)，確保原料含水率降至 0.02% 以下（行業(yè)公認(rèn)標(biāo)準(zhǔn)）。
料斗保溫：干燥后的原料進(jìn)入料斗后，需保持料斗保溫溫度 70～80℃，防止原料二次吸濕；料斗必須密封，避免外界潮濕空氣進(jìn)入，同時(shí)避免干燥后的原料長(zhǎng)時(shí)間存放，超過(guò) 4 小時(shí)未使用需重新干燥。
原料清潔：干燥前需篩選原料，去除雜質(zhì)、結(jié)塊及粉塵，防止雜質(zhì)混入導(dǎo)致產(chǎn)品出現(xiàn)黑點(diǎn)、劃痕，影響透明度；避免不同牌號(hào)、不同批次的 PMMA 原料混用，防止流動(dòng)性差異引發(fā)成型缺陷。
二、溫度控制：精準(zhǔn)把控，嚴(yán)防過(guò)熱與欠溫
PMMA 對(duì)溫度極其敏感，溫度過(guò)高會(huì)導(dǎo)致熔體分解、發(fā)黃、碳化，產(chǎn)生氣泡和黑點(diǎn)；溫度過(guò)低則會(huì)使熔體流動(dòng)性不足，出現(xiàn)填充不足、流痕、冷紋等問(wèn)題，因此需精準(zhǔn)控制料筒、噴嘴及模具溫度，遵循 “寧低勿高、穩(wěn)定均勻” 的原則。
料筒溫度：采用分段溫控，根據(jù)設(shè)備型號(hào)和原料流動(dòng)性微調(diào)，常規(guī)范圍 220～250℃。具體分段設(shè)置：料斗段（進(jìn)料段）200～220℃（防止原料過(guò)早熔化結(jié)塊），中段（壓縮段）230～240℃（確保原料充分熔融），前段（計(jì)量段）225～235℃（穩(wěn)定熔體黏度）。
噴嘴溫度：控制在 220～235℃，略低于料筒前段溫度，既能保證熔體順利射出，又能防止噴嘴流涎（熔體滲漏）和過(guò)熱分解；禁止噴嘴溫度過(guò)高，否則會(huì)導(dǎo)致熔體變色、分解。
溫度微調(diào)：透明高光件可適當(dāng)降低 10～15℃，采用中低溫成型，減少熔體分解，保證產(chǎn)品光澤度與透明度；對(duì)于流動(dòng)性較差的 PMMA 牌號(hào)，可適當(dāng)提高 5～10℃，但不得超過(guò) 260℃（PMMA 分解溫度臨界點(diǎn)）。
溫度穩(wěn)定性：生產(chǎn)過(guò)程中需實(shí)時(shí)監(jiān)控溫度，避免溫度波動(dòng)過(guò)大（波動(dòng)不超過(guò) ±5℃），定期檢查加熱圈、溫控探頭是否正常，防止溫控失靈導(dǎo)致批量缺陷。
三、模具相關(guān)：結(jié)構(gòu)合理，保障外觀與成型穩(wěn)定
模具設(shè)計(jì)與狀態(tài)直接影響 PMMA 產(chǎn)品的外觀、尺寸精度及成型穩(wěn)定性，結(jié)合 PMMA 脆性大、流動(dòng)性中等的特性，模具設(shè)計(jì)與維護(hù)需重點(diǎn)關(guān)注以下幾點(diǎn)：
排氣系統(tǒng)：PMMA 流動(dòng)性不如 PP、PE，排氣不良極易出現(xiàn)缺料、氣紋、燒焦、表面發(fā)霧等缺陷。分型面、型腔轉(zhuǎn)角、熔接痕產(chǎn)生位置，必須開(kāi)設(shè)淺而寬的排氣槽，深度控制在 0.015～0.03mm（根據(jù)原料流動(dòng)性調(diào)整，流動(dòng)性好的取偏小值），寬度 5～8mm，確保型腔內(nèi)的氣體順利排出。
流道與澆口：流道設(shè)計(jì)需遵循 “短、粗、順” 的原則，減少熔體流動(dòng)阻力和壓力損失；澆口優(yōu)先選用圓形或扇形澆口，尺寸適當(dāng)加大，避免熔體在澆口處產(chǎn)生過(guò)大剪切力，導(dǎo)致開(kāi)裂、發(fā)白；避免采用針點(diǎn)澆口（易產(chǎn)生應(yīng)力集中），透明件盡量采用潛伏式澆口，減少澆口痕跡。
型腔表面：型腔、型芯表面需拋光至鏡面效果（拋光至 #8000 目以上），無(wú)砂眼、無(wú)劃痕、無(wú)毛刺；紋理方向需與脫模方向一致，減少脫模阻力，防止產(chǎn)品表面劃傷、拉毛，影響透明度。
頂出機(jī)構(gòu)：PMMA 脆性大，頂出時(shí)易出現(xiàn)頂白、開(kāi)裂，頂出機(jī)構(gòu)需設(shè)計(jì)均衡，采用多點(diǎn)頂出（如頂針、頂板頂出），避免局部受力過(guò)大；頂針表面需光滑，與頂針孔配合間隙控制在 0.01～0.02mm，防止溢料和拉傷；頂出速度需緩慢均勻，避免沖擊。
模具維護(hù)：生產(chǎn)前需清理模具表面的油污、水漬、防銹劑殘留（此類(lèi)物質(zhì)會(huì)導(dǎo)致產(chǎn)品表面發(fā)霧、脫層）；定期檢查模具導(dǎo)向機(jī)構(gòu)，涂抹潤(rùn)滑脂，確保合模精準(zhǔn)；定期拋光型腔表面，修復(fù)劃痕、磨損，保證模具狀態(tài)穩(wěn)定。
四、注塑工藝參數(shù)：中速中壓，減少應(yīng)力與缺陷
PMMA 脆性大、內(nèi)應(yīng)力敏感，注塑工藝參數(shù)的選擇需以 “減少剪切、降低應(yīng)力、穩(wěn)定填充” 為核心，避免參數(shù)不當(dāng)導(dǎo)致開(kāi)裂、銀絲、流痕等缺陷。
注射速度：采用 “中低速分段注射”，避免速度過(guò)快產(chǎn)生剪切過(guò)熱、氣紋、燒焦，也避免速度過(guò)慢出現(xiàn)流痕、冷紋。具體分段：前端（澆口附近）低速（10～20mm/s），防止熔體沖擊型腔；中段（填充中期）平穩(wěn)中速（20～30mm/s），保證均勻填充；末端（填充后期）減速（5～15mm/s），避免型腔壓力突變，減少內(nèi)應(yīng)力。
注射壓力：以 “剛好填滿型腔” 為標(biāo)準(zhǔn)，不宜過(guò)高，常規(guī)范圍 80～120MPa。壓力過(guò)大會(huì)增大產(chǎn)品內(nèi)應(yīng)力，導(dǎo)致存放、裝配時(shí)開(kāi)裂；壓力過(guò)低則會(huì)出現(xiàn)填充不足、縮痕。可根據(jù)產(chǎn)品尺寸、壁厚微調(diào)，薄壁件可適當(dāng)提高壓力，厚壁件適當(dāng)降低壓力。
保壓參數(shù)：保壓壓力一般為注射壓力的 50%～60%，保壓時(shí)間以產(chǎn)品不縮水、無(wú)縮痕為準(zhǔn)，常規(guī) 10～30s。保壓過(guò)高、時(shí)間過(guò)長(zhǎng)會(huì)加劇內(nèi)應(yīng)力，導(dǎo)致產(chǎn)品開(kāi)裂；保壓不足則會(huì)出現(xiàn)縮水、凹陷，影響外觀。
冷卻時(shí)間：冷卻時(shí)間需充足，確保產(chǎn)品充分定型后再頂出，常規(guī) 20～60s（根據(jù)產(chǎn)品壁厚調(diào)整，厚壁件適當(dāng)延長(zhǎng)）。冷卻不足會(huì)導(dǎo)致產(chǎn)品變形、頂白、開(kāi)裂；冷卻過(guò)長(zhǎng)會(huì)降低生產(chǎn)效率，且可能增加內(nèi)應(yīng)力。
五、內(nèi)應(yīng)力控制與缺陷預(yù)防：重中之重
PMMA 內(nèi)應(yīng)力大，產(chǎn)品在存放、裝配、使用過(guò)程中極易出現(xiàn)開(kāi)裂，同時(shí)生產(chǎn)中易產(chǎn)生多種外觀缺陷，需針對(duì)性預(yù)防與控制。
內(nèi)應(yīng)力預(yù)防：避免過(guò)高的注射壓力、保壓壓力和過(guò)快的注射速度；保證模具溫度穩(wěn)定且充足，減少熔體與模具的溫差；頂出機(jī)構(gòu)均衡順暢，避免局部受力；產(chǎn)品取出后，嚴(yán)禁強(qiáng)行裝配、敲擊、擠壓。
內(nèi)應(yīng)力消除：對(duì)于高精度、重要的 PMMA 制品，成型后需進(jìn)行退火處理，將產(chǎn)品放入 70～80℃的烘箱中保溫 2～4 小時(shí)，然后緩慢冷卻至室溫（冷卻速度≤5℃/h），可有效消除 80% 以上的內(nèi)應(yīng)力，大幅降低開(kāi)裂風(fēng)險(xiǎn)。
常見(jiàn)缺陷處理：
銀絲、氣泡：加強(qiáng)原料干燥，降低料筒溫度，優(yōu)化排氣，減少注射速度和壓力。
流痕、冷紋：提高模具溫度和料筒溫度，適當(dāng)加快中段注射速度，優(yōu)化流道和澆口。
開(kāi)裂、發(fā)白：降低注射壓力和保壓壓力，減慢頂出速度，增加模具溫度，進(jìn)行退火處理。
透明度差：清理模具表面，加強(qiáng)原料干燥，降低料筒溫度，避免熔體分解，優(yōu)化拋光。
六、設(shè)備操作與后續(xù)處理：細(xì)節(jié)決定品質(zhì)
設(shè)備選擇與維護(hù)：選用漸變壓縮型螺桿（避免強(qiáng)剪切導(dǎo)致熔體分解），螺桿長(zhǎng)徑比推薦 20～25:1；透明件生產(chǎn)優(yōu)先使用專(zhuān)用螺桿和料筒，避免與其他塑料混用造成污染；停機(jī)前需用 PP 或 PE 原料清洗料筒和噴嘴，防止 PMMA 殘留過(guò)熱分解，下次開(kāi)機(jī)前需清理干凈。
生產(chǎn)環(huán)境：保持生產(chǎn)車(chē)間干凈、無(wú)塵、干燥，避免灰塵、毛絮、水漬落入原料或型腔，污染產(chǎn)品；車(chē)間溫度控制在 20～25℃，濕度≤60%，減少原料二次吸濕。
操作細(xì)節(jié)：操作人員需輕拿輕放產(chǎn)品，避免劃傷、碰傷、手印污染；生產(chǎn)過(guò)程中實(shí)時(shí)檢查產(chǎn)品外觀，及時(shí)發(fā)現(xiàn)缺陷并調(diào)整參數(shù)；定期清理料斗、進(jìn)料口，防止原料結(jié)塊、堵塞。
后續(xù)存放與加工：產(chǎn)品需在干凈、干燥、常溫（20～25℃）環(huán)境存放，避免陽(yáng)光直射、高溫、潮濕和重壓；堆疊不宜過(guò)多，防止變形；需要絲印、粘接、電鍍的產(chǎn)品，需先確認(rèn)內(nèi)應(yīng)力合格，否則極易在后續(xù)加工中開(kāi)裂；后加工時(shí)避免過(guò)度切削、打磨，防止局部受熱產(chǎn)生裂紋。
PMMA 注塑加工的核心要點(diǎn)可總結(jié)為：干燥足、溫度穩(wěn)、模溫夠、射速柔、壓力適、排氣好、應(yīng)力小。嚴(yán)格遵循以上注意事項(xiàng)，精準(zhǔn)控制每一個(gè)環(huán)節(jié)，就能有效減少缺陷，穩(wěn)定生產(chǎn)出高透明、無(wú)瑕疵、尺寸穩(wěn)定的高品質(zhì) PMMA 亞克力產(chǎn)品，同時(shí)延長(zhǎng)模具壽命、提升生產(chǎn)效率、降低生產(chǎn)成本。
