塑膠模具鑲件松動、移位、脫落的固定技巧

在塑膠模具生產中，鑲件松動、頂高、走位、間隙變大、甚至被膠流沖歪或帶出，是最常見的故障之一，不僅會造成產品批鋒、尺寸不穩、段差明顯，還會頻繁停機修模，嚴重影響生產效率。鑲件松動的根源，大多是配合間隙偏大、鎖固方式不足、受力設計不合理、長期生產磨損導致。想要從根本上解決問題，必須從裝配方式、鎖固結構、防呆防轉、受力加固、后期維護五個方面入手，采用可靠、穩定、可重復維修的固定技巧。

一、控制配合間隙，從裝配源頭防松動

鑲件松動最直接的原因是間隙過大。正常生產鑲件與鑲件孔的配合公差建議控制在0.005–0.015mm，小鑲件取小間隙，受力大的鑲件盡量接近零間隙過渡配合，嚴禁間隙超過 0.02mm，否則在注射壓力下一定會出現微松動。

裝配時必須做到干凈無塵、無毛刺、無倒角刮屑，避免因雜質造成假緊。鑲件底部與沉臺一定要完全貼合、無懸空，很多松動看似是側面間隙，實際是底部沒壓實。對于細長小鑲件，可采用頭部加大、尾部加粗的結構，減少懸空長度，提升抗沖擊能力，從結構上降低松動概率。

二、強化鎖固方式，讓鑲件 “壓得住、鎖得牢”

單純靠間隙配合無法滿足長期量產，必須增加機械鎖固。最常用也最穩定的是螺絲從后堵鎖死，鑲件尾部做臺階或沉頭，用內六角螺絲從模架或墊板方向鎖緊，適合大中型鑲件、深腔鑲件、易被膠流沖擊的位置。

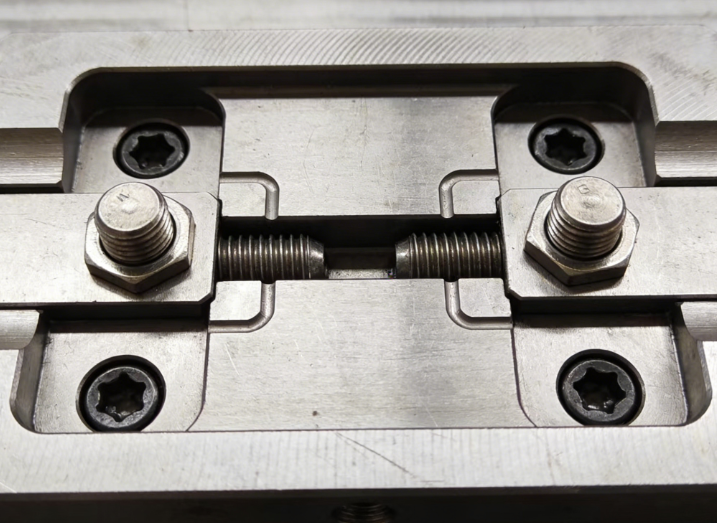

無法打螺絲的位置，可采用壓板壓緊 + 螺絲鎖固，壓板壓住鑲件臺階，從側面鎖死，拆裝方便且不占空間。細長鑲件、易翻轉鑲件推薦掛臺防轉 + 螺絲拉緊結構，掛臺防止旋轉，螺絲防止上下竄動，雙重固定更可靠。對精度極高的鑲件，可采用熱壓裝配，低溫冷凍鑲件、加熱模板，實現過盈配合，穩定性極強。

三、防轉、防呆、防移位，杜絕走位與旋轉

很多鑲件松動不是上下竄動，而是旋轉、偏移、角度錯位，導致產品段差、缺膠。這類鑲件必須做防轉結構：方形掛臺、D 形切面、單雙邊定位、銷釘定位都是常用方式。

設計時盡量避免圓形光身鑲件，尤其是受力面不對稱的鑲件，必須做防轉。同時采用深淺臺階、長短定位做防呆，防止鑲件裝反、裝錯方向。定位面要耐磨、穩定、受力均勻，避免長期生產后定位面磨損導致松動。

四、優化受力結構，減少膠壓沖擊

鑲件松動很多時候是被塑膠沖松，特別是澆口附近、料流直沖位置、深骨位、薄長鑲件。設計時要讓鑲件受力面避開花料直沖區，無法避開則加厚、加粗、加支撐。

鑲件盡量不要懸空太長，長懸臂鑲件中間增加支撐或底部加粗，減少變形量。型腔與鑲件之間做錐面配合、斜面鎖緊，利用斜面自鎖抵消注塑壓力，越壓越緊，從原理上杜絕松動。

五、現場快速修復技巧，不拆大模也能解決

生產中出現輕微松動，可采用現場應急加固：在鑲件尾部間隙加薄銅皮、不銹鋼墊片楔緊，適合微小間隙；鑲件孔輕微磨損時，用局部鍍硬鉻、補焊后精修恢復尺寸；間隙稍大可用厭氧膠 + 定位固定，但要保證可拆；松動頻繁的鑲件，直接改為一體式結構，取消拼接，從根本消除松動點。

六、長期穩定維護要點

定期檢查鑲件間隙、掛臺磨損、螺絲扭力，量產模具建議每生產 10 萬模次檢查一次。螺絲必須使用高強度杯頭螺絲，并加彈簧墊圈防松。拆裝鑲件時避免敲打、硬砸、硬撬，防止孔變形擴大。凡是易松動位置，盡量一次設計到位，不要依賴后期修模彌補。

總結

模具鑲件要做到終身不松動，關鍵在于：配合間隙精準、鎖固結構到位、防轉防呆齊全、受力結構合理、維護及時規范。只要把這幾點落實到設計與加工中，就能徹底解決鑲件松動、頂高、移位、批鋒等問題，大幅提升模具穩定性與生產良率。
