注塑模具排氣槽堵塞清理方法

注塑模具排氣槽是保證塑件成型質(zhì)量的關(guān)鍵結(jié)構(gòu)，主要用于排出型腔內(nèi)的空氣、塑料揮發(fā)物以及熔體分解產(chǎn)生的氣體。在實際生產(chǎn)中，排氣槽堵塞是十分常見的問題，據(jù)行業(yè)數(shù)據(jù)統(tǒng)計，注塑件出現(xiàn)的燒焦、缺料、氣泡、縮水、表面斑紋等缺陷中，約 30% 都與排氣不暢直接相關(guān)。一旦排氣槽被雜質(zhì)封堵，不僅會造成產(chǎn)品不良率上升，還會加劇模具分型面磨損，增加停機維修時間。因此，規(guī)范、高效地清理排氣槽堵塞，是注塑現(xiàn)場操作與模具維護中必須掌握的技能。本文結(jié)合生產(chǎn)實際，從堵塞原因、清理準備、清理步驟、質(zhì)量檢查及預(yù)防措施等方面，系統(tǒng)介紹實用可落地的操作方法，為生產(chǎn)現(xiàn)場提供參考。

一、常見堵塞原因

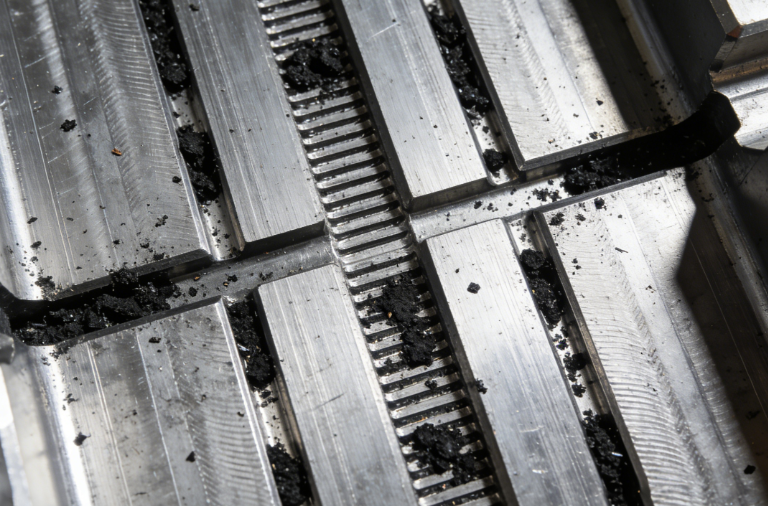

積碳與料屑堵塞

塑料在高溫熔融狀態(tài)下會產(chǎn)生輕微分解，形成炭化物、玻纖粉塵或色粉結(jié)塊，這類細小雜質(zhì)最容易附著在深度僅 0.02–0.04mm 的排氣槽內(nèi)，長期積累后完全堵死通道，這是最主要的堵塞形式，占比超過 60%。

飛邊毛刺堵塞

當(dāng)排氣槽深度超過 0.05mm、鎖模力不足額定值的 80% 或模具分型面出現(xiàn)磨損時，塑料熔體容易溢出并固化成薄膠邊，直接將排氣槽封死。

油污油泥堵塞

頂針、導(dǎo)柱、滑塊等運動部件的潤滑油，以及模具防銹劑、過多的脫模劑，會順著分型面流入排氣槽，與粉塵混合形成油泥，黏附在槽內(nèi)難以清理。

配合面臟污帶入

模具鑲件、滑塊、行位等配合間隙內(nèi)的臟物，在合模過程中被擠壓進入排氣槽，逐步造成通道堵塞。

二、清理前準備工作

安全操作準備

必須先停機、斷電、關(guān)閉冷卻水，等待模具溫度降至 45℃以下再進行操作，避免燙傷或機械誤動作。

工具準備

使用銅針、銅鏟、細油石、模具專用清洗劑、無塵布、棉簽、高壓風(fēng)槍，禁止使用鋼針、銼刀等硬質(zhì)工具。

現(xiàn)場清理

先吹凈模具表面、型腔、鑲件縫隙內(nèi)的浮塵與料屑，保持操作區(qū)域干凈整潔。

三、排氣槽堵塞清理步驟

表面油污清洗

用模具清洗劑均勻噴灑在排氣槽區(qū)域，靜置 10–15 秒，讓油污、油泥充分溶解，再用無塵布擦拭，頑固污漬可用棉簽反復(fù)處理。

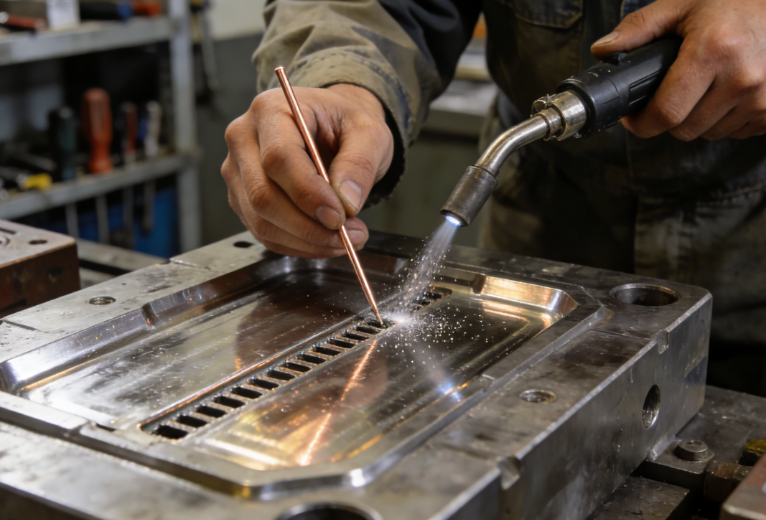

槽內(nèi)雜質(zhì)疏通

使用銅針順著排氣槽方向輕輕挑出積碳、料屑等雜物，動作輕柔，不刮傷模具鋼料，不改變排氣槽原有尺寸。

飛邊毛刺清理

對于分型面溢出的薄膠飛邊，用銅鏟或銅片緩慢鏟除，不可用力敲擊或硬刮，防止損傷模具配合面。

精細拋光處理

用細油石輕拋排氣槽入口區(qū)域，去除微小毛刺，保持排氣面光潔，減少后續(xù)積料風(fēng)險。

通氣吹掃檢查

用高壓風(fēng)槍沿排氣槽深度方向反復(fù)吹掃，確保槽內(nèi)無殘留雜質(zhì)，氣體能夠順暢排出。

四、清理后質(zhì)量檢查

通氣檢查

通過風(fēng)槍吹掃與目視觀察，確認排氣槽無堵塞、無變形、無刮傷，深度保持在標(biāo)準 0.02–0.04mm 范圍內(nèi)。

試模驗證

采用低速、低壓、短射方式試注塑，觀察塑件是否存在燒焦、困氣、缺料等問題，確認排氣恢復(fù)正常。

結(jié)構(gòu)確認

檢查分型面、鑲件、滑塊配合處無損傷、無毛刺，合模后間隙均勻，無溢料風(fēng)險。

五、長期預(yù)防措施

定期維護

正常生產(chǎn)情況下，每 8 小時對模具排氣槽進行一次吹掃檢查，每生產(chǎn) 5 萬模次做一次深度清理。

工藝優(yōu)化

合理控制料溫、射速與保壓壓力，避免塑料高溫分解產(chǎn)生過多炭化物，減少積碳形成。

減少油污污染

控制潤滑油、防銹劑、脫模劑用量，避免多余液體流入排氣槽區(qū)域。

規(guī)范操作

保證設(shè)備鎖模力充足，避免因鎖模不足產(chǎn)生飛邊，從源頭降低堵塞概率。

總結(jié)

排氣槽雖小，卻直接影響注塑產(chǎn)品質(zhì)量與生產(chǎn)穩(wěn)定性。掌握科學(xué)的清理方法，不僅能快速解決堵塞問題，還能有效延長模具使用壽命、降低不良率。在日常生產(chǎn)中，只有將規(guī)范清理與定期預(yù)防相結(jié)合，才能最大限度減少因排氣問題導(dǎo)致的停機與損耗，提升生產(chǎn)效率與產(chǎn)品穩(wěn)定性，為高效、穩(wěn)定的注塑生產(chǎn)提供可靠保障。
