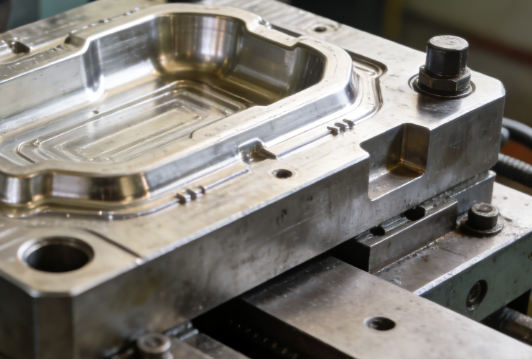

注塑模具模仁開裂修復方案

本方案針對注塑模具型腔、型芯模仁開裂問題，遵循先評估、再分級修復、后去應力、最終試模驗證的流程，兼顧強度、精度、外觀與成本，適用于 P20、718、NAK80、S136、H13 等常用模具鋼，同時從根源預防二次開裂，減少停機與報廢損失。

一、模仁開裂常見原因

模仁開裂多由多重因素疊加導致，主要包括工藝、材料熱處理、結構加工及使用維護四個方面。生產中模溫驟冷驟熱、保壓與鎖模力過大、頂出不平衡，會讓模仁長期承受冷熱循環與機械沖擊，形成熱疲勞與應力集中；鋼材選型不當、熱處理硬度過高、內應力未充分消除，會大幅提升脆性開裂概率；尖角、薄壁、深筋、拼縫、頂針孔等位置本身就是應力高發區，若加工刀紋過深、電火花變質層未去除，微小缺陷會快速擴展為裂紋；此外，模具未預熱開機、異物壓模、長期過載生產、日常保養缺失，也會讓初始微裂紋迅速延伸，最終造成貫穿性開裂。

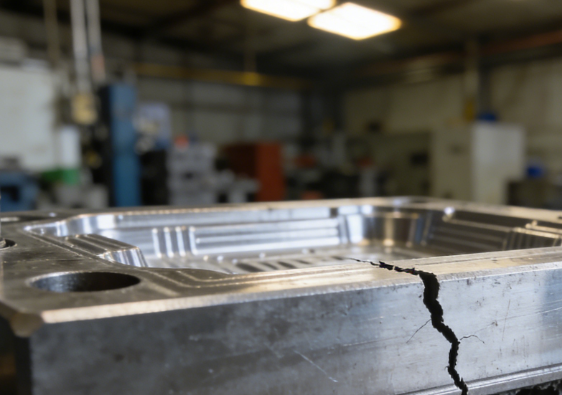

二、開裂損傷分級與檢測

1、損傷分級

Ⅰ 級為淺表微裂紋，深度小于 0.5mm，呈發絲狀細紋，無延伸，僅出現在表面，多見于非成型面或外觀要求低區域，修復難度低；

Ⅱ 級為中度裂紋，深度 0.5–2mm，線性無分支，未貫穿模仁，常見于普通成型面、非應力集中區，需補焊加精加工修復；

Ⅲ 級為重度裂紋，深度大于 2mm，存在分支或貫穿開裂，多出現在尖角、澆口、頂針孔等應力集中區，核心成型面、高光及鏡面模具出現此類損傷，修復難度高，優先采用鑲塊或更換處理。

2、檢測流程

先拆解模具，用清洗劑徹底清除殘留塑膠、油污與銹跡，保證表面干燥潔凈；再通過強光斜照配合 10–20 倍放大鏡，初步標記裂紋位置、長度與走向；隨后使用著色滲透探傷，涂抹滲透液靜置 5–10 分鐘，擦拭干凈后噴涂顯影劑，清晰顯現裂紋輪廓，區分裂紋與表面劃痕；最后用超聲波測深儀確定裂紋深度，磁粉探傷排查內部隱藏裂紋，完成損傷等級判定，為后續修復提供依據。

三、Ⅰ 級淺表微裂紋修復（深度＜0.5mm）

適用于非關鍵面、熱疲勞細紋、無功能影響的淺表裂紋。先用 800#–1200# 細油石順著原有拋光紋路打磨，徹底去除裂紋層，打磨范圍略大于裂紋區域，防止局部凹陷；再依次用 1500#、2000# 鉆石膏精拋，高光與鏡面模具配合超聲波拋光恢復原有光潔度；之后著色探傷復檢，確認無殘留裂紋，最后涂抹防銹油，可根據需求做輕微氮化處理，提升表面耐磨性，降低再次開裂風險。

四、Ⅱ 級中度裂紋修復（0.5–2mm）

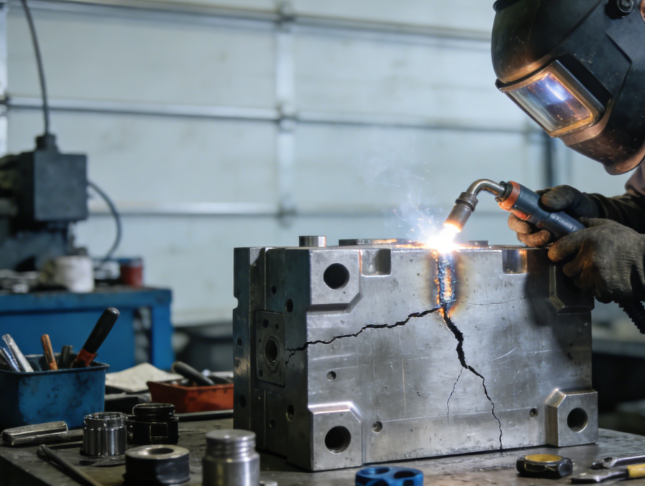

采用低熱輸入補焊、去應力與精加工組合工藝。前期準備需選用與母材同材質、同硬度焊絲，S136、718、H13 均匹配對應專用焊絲，避免異種材料產生附加應力；設備優先選擇冷焊、微弧脈沖焊或激光焊，鏡面模具必須使用激光焊，減小熱影響區與變形。修復前用角磨機搭配細砂輪將裂紋開 V 型坡口，角度 30–45°，徹底清除裂紋根部直至無痕跡，同時去除氧化層與油污。

焊接時先將模仁預熱至 80–120℃，H13 等熱作鋼提升至 150℃，防止冷焊開裂；采用小電流、短弧、分段點焊，每段長度不超過 5mm，焊后立即用銅塊快速散熱，深層裂紋分層堆焊，每層焊畢輕敲焊縫周邊釋放應力；焊后用保溫棉包裹緩慢冷卻，嚴禁急冷。

后處理先進行 150–200℃保溫 2–4 小時的去應力退火，再通過 CNC 或電火花加工恢復尺寸與型腔形狀，按要求逐級拋光匹配原面，最終完成著色探傷與尺寸檢測，確保無裂紋、公差合格。

五、Ⅲ 級重度裂紋修復（深度＞2mm / 貫穿 / 應力區）

1、鑲塊鑲嵌修復（首選，強度最高）徹底切除裂紋區域，用線切割 + CNC 加工規則凹槽，設計臺階定位防止鑲件移位；加工同材質、同熱處理硬度的鑲塊，采用過盈配合（過盈量 0.01–0.02mm），配合定位銷 + 螺釘固定；鑲塊拼接處做圓角過渡，避免再次應力集中，拼接縫隙打磨拋光至無縫；整體去應力處理，復檢尺寸與配合度，試模確認無飛邊、無錯位。

2、整體更換模仁（備選）若裂紋貫穿整個模仁、核心型腔大面積損壞，或修復成本接近新制模仁，直接更換新模仁，同步優化原有結構與熱處理工藝，從根源解決開裂問題。

六、修復后驗收標準

外觀驗收要求修復區域無裂紋、氣孔、夾渣，表面光潔度與原有模仁一致，高光 / 鏡面無明顯色差與痕跡；尺寸驗收要求關鍵尺寸公差符合圖紙要求，形位公差達標，分型面貼合緊密，無間隙；強度驗收要求著色 / 磁粉探傷無二次裂紋，焊縫 / 鑲塊結合牢固，無松動；試模驗收要求連續試模 30 模以上，產品無拉傷、飛邊、缺料、銀絲，模具開合順暢，頂出正常，冷卻系統無滲漏。

七、開裂預防與長期維護措施

生產工藝上，模具開機前預熱至 60–80℃，避免驟冷驟熱，冷卻水路保持通暢，模溫波動控制在 ±10℃以內，合理調整保壓壓力、注射速度與鎖模力，避免局部受力過大，頂出機構平衡調試。

日常維護上，建立模具定期檢測臺賬，每生產 5 萬模次做一次著色探傷，提前發現微裂紋并處理；停機后及時清潔模仁，涂抹防銹油，避免銹蝕與應力腐蝕；模仁尖角、應力集中區做圓角優化，降低應力集中風險。

材料與熱處理上，新制模仁選用適配塑膠原料的鋼材，熱處理后充分去應力，硬度控制在合理范圍（塑膠模具常規 HRC28–42），避免硬度過高導致脆性開裂。

八、安全注意事項

焊接作業佩戴防護面罩、手套，做好通風，避免弧光與煙塵傷害；打磨、切削加工做好防護，防止鐵屑飛濺，設備規范操作；熱處理與預熱操作嚴控溫度，避免燙傷與模具過熱變形；修復后試模低速低壓試運行，確認無異常后再批量生產。
