塑膠模具開模流程詳解

塑膠模具開模是一項系統性、流程化的工程，從產品分析到量產交付，每一步都直接決定模具精度、壽命與塑件質量。一套規范的開模流程，既能減少后期修模、改模成本，也能保障生產穩定高效。

一、產品分析與 DFM 可制造性審查

開模前必須對塑件圖紙進行全面分析，重點評估結構合理性、脫模可行性、壁厚均勻性、筋位、柱位、倒扣與外觀面要求。同時完成 DFM 審查，判斷是否存在倒扣、尖角、壁厚突變、難以排氣、難以冷卻等問題，并提出優化建議，避免因產品設計缺陷導致模具無法正常生產。這一環節還要明確塑件材質、精度等級、外觀要求、年產量，為后續模具結構、型腔數量、選材提供依據。

二、模具方案設計與報價

根據產品分析結果確定整體方案，包括模具類型、型腔數量、進膠方式、分型面位置、頂出方式、冷卻系統布局、排氣位置等。同時確定模架大小、型芯型腔材料、熱處理要求，核算加工成本與周期，形成正式方案與報價。方案需經客戶確認，明確修改邊界與驗收標準，避免后期頻繁變更。

三、詳細結構設計與 2D/3D 出圖

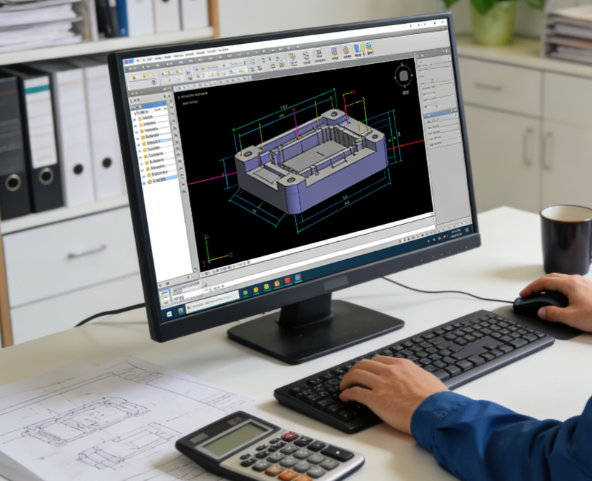

方案確認后進入正式設計階段，采用 3D 軟件完成型芯、型腔、滑塊、斜頂、頂針、鑲件、流道、冷卻水路的全 3D 結構設計，再導出 2D 加工圖。設計重點包括保證分型面密封、頂出平衡、冷卻均勻、排氣順暢、運動機構無干涉。完成后進行內部審圖，檢查干涉、強度、裝配、加工可行性，確認無誤后方可下發加工。

四、物料采購與備料

按照設計清單采購模架、模具鋼、頂針、導柱導套、彈簧、螺絲、熱流道等標準件與非標件。型芯型腔通常選用 P20、718、H13、SKD61、NAK80 等材料，根據塑件產量與材質選擇是否進行淬火、氮化等熱處理。所有材料需檢驗硬度、規格、材質證明，確保符合設計要求。

五、模具零件加工

加工環節采用 CNC、精雕、慢走絲、電火花、磨床、銑床、車床等設備完成。首先對模架進行定位、加工導柱孔、頂針孔；再對型芯型腔進行開粗、半精、精加工；滑塊、斜頂、鑲件等活動件逐件加工到位；所有零件保證尺寸精度與配合間隙。精密零件需進行尺寸檢測，確保裝配后運動順暢。

六、熱處理與表面處理

對需要高硬度、高耐磨性的零件進行真空淬火、回火、氮化等處理，提升模具壽命。加工完成后根據需求做表面處理，例如拋光、皮紋、鍍鉻、鍍鈦，滿足塑件外觀、脫模、耐磨等要求。拋光等級需嚴格按外觀面標準執行，避免出現亮痕、波紋。

七、模具裝配與配模

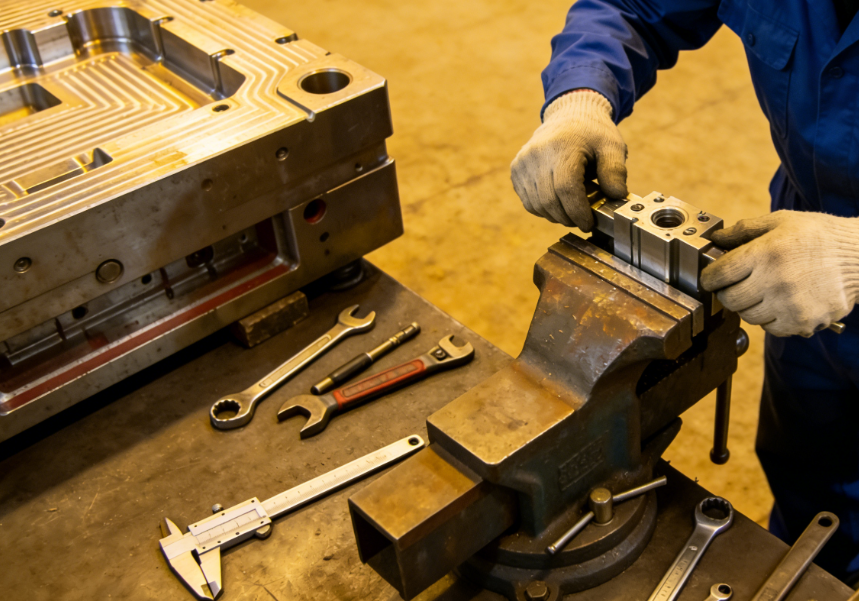

將所有加工完成的零件按 3D 結構進行總裝，依次安裝模架、導柱導套、型芯型腔、鑲件、滑塊斜頂、頂出系統、冷卻系統、液壓或氣動機構。裝配過程中進行配模、修配、研磨，確保分型面貼合、活動部件運動順暢、無卡滯、無異常間隙，水路密封不漏水，頂出同步平穩。

八、試模前檢查與調試

裝配完成后全面檢查模具，確認冷卻水路、油路、氣路正常，頂出、復位、鎖緊、限位機構可靠，螺栓緊固到位。清理型腔、排氣槽、流道，準備對應塑膠原料，設定干燥、溫度、壓力、射速等成型參數，進入試模準備。

九、試模 T1 與樣品檢測

進行首次試模，注塑成型樣品后檢查尺寸、外觀、變形、縮水、氣泡、披鋒、頂白、粘模等問題。記錄成型參數，對樣品進行全尺寸檢測與外觀評估，出具試模報告，列出問題點與改善方案。

十、修模、改模與多次試模

根據試模問題針對性修模，例如調整排氣、改善冷卻、修正頂出、優化進膠、修改配合間隙等。完成后進行 T2、T3 試模，直到樣品尺寸、外觀、穩定性全部達標。

十一、模具驗收與量產交付

試模合格后進行模具終驗收，客戶確認樣品、文件與模具狀態，簽署驗收單。模具最終清理、防銹、包裝，隨附帶全套圖紙、試模參數、維護說明書，交付車間正式量產。

十二、量產維護與后續服務

模具進入量產階段后，需定期保養、清潔、檢查易損件，及時更換頂針、彈簧、密封圈等部件，延長模具使用壽命。出現異常時快速響應修模，保證生產連續穩定。
