PTFE 注塑成型難點(diǎn)及解決方案

聚四氟乙烯（PTFE，俗稱(chēng) “塑料王”）憑借極致的耐化學(xué)腐蝕、耐高低溫、低摩擦不粘特性，是高端密封、電子電氣、化工裝備領(lǐng)域不可替代的核心材料。但不同于 PP、ABS、PA 等常規(guī)熱塑性塑料，PTFE 的分子結(jié)構(gòu)特性決定了其注塑成型門(mén)檻極高，常規(guī)注塑工藝直接套用極易出現(xiàn)原料碳化、產(chǎn)品缺料、開(kāi)裂、尺寸超差等問(wèn)題，甚至損壞設(shè)備。

一、PTFE 注塑難的底層根源

純 PTFE 樹(shù)脂的熔融溫度達(dá) 327℃，達(dá)到熔點(diǎn)后熔體粘度高達(dá) 101? Pa?s 量級(jí)，幾乎喪失流動(dòng)能力，無(wú)法通過(guò)常規(guī)螺桿注塑機(jī)實(shí)現(xiàn)充模。目前行業(yè)內(nèi)可實(shí)現(xiàn)注塑成型的，均為改性可注塑級(jí) PTFE（通過(guò)分子量調(diào)控、共混改性降低熔體粘度，同時(shí)保留核心性能），或是采用專(zhuān)用柱塞式注塑工藝。即便如此，改性 PTFE 依然存在流動(dòng)性差、熱穩(wěn)定性弱、成型窗口窄等核心問(wèn)題，這是所有成型缺陷的根源。

二、核心成型難點(diǎn)與對(duì)應(yīng)解決方案

1. 熔體流動(dòng)性極差，充模困難、缺料流痕頻發(fā)

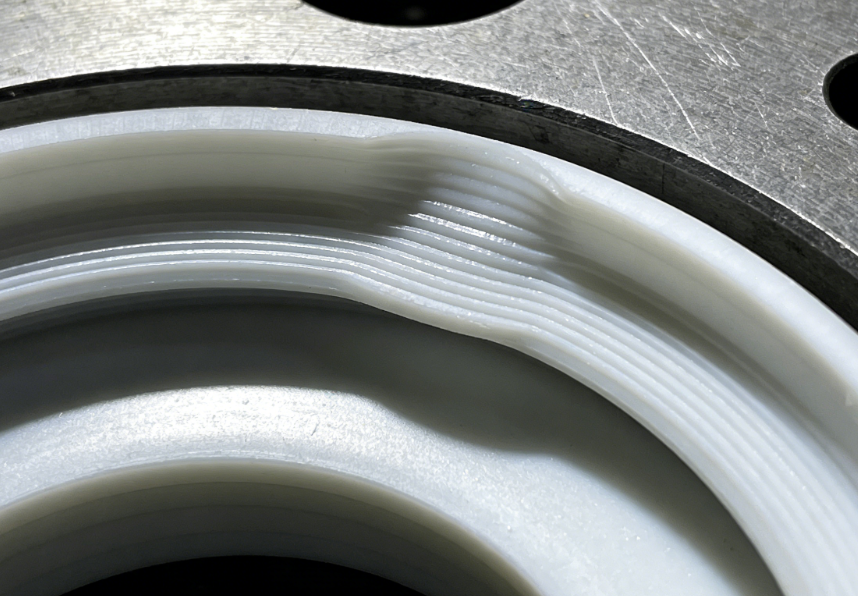

這是 PTFE 注塑最基礎(chǔ)的難題，常表現(xiàn)為型腔無(wú)法充滿(mǎn)、產(chǎn)品邊角缺料，表面出現(xiàn)明顯流痕、波紋，澆口附近易出現(xiàn)噴射紋。核心原因是，即便改性注塑級(jí) PTFE，熔體流動(dòng)性仍遠(yuǎn)低于常規(guī)工程塑料，常規(guī)螺桿剪切無(wú)法提供足夠流動(dòng)動(dòng)力，且熔體冷卻速度極快，未充滿(mǎn)型腔就已提前凝固。

解決方案以 “降阻力、提流動(dòng)、緩冷卻” 為核心：模具端優(yōu)化澆注系統(tǒng)，采用大直徑、短流程流道，澆口尺寸放大至常規(guī)塑料的 1.5-2 倍，優(yōu)先選用扇形、膜狀澆口，最大限度減少流動(dòng)阻力；工藝端將熔融段料筒溫度控制在 340-380℃，模具溫度提升至 180-220℃，延緩熔體冷卻速度，同時(shí)將注塑壓力提升至 120-180MPa，采用高速充模，利用剪切熱進(jìn)一步降低熔體粘度，保證充模完整。

2. 高溫易熱分解，產(chǎn)品碳化發(fā)黃、氣孔頻發(fā)

該缺陷常表現(xiàn)為產(chǎn)品表面出現(xiàn)黑點(diǎn)、發(fā)黃、焦斑，內(nèi)部存在氣孔，嚴(yán)重時(shí)料筒內(nèi)產(chǎn)生刺鼻腐蝕性氣體，損傷螺桿和模具。核心原因是 PTFE 在 400℃以上會(huì)急劇分解，即便在 350-380℃的加工區(qū)間，若熔體在料筒內(nèi)停留時(shí)間過(guò)長(zhǎng)、螺桿剪切過(guò)強(qiáng)，也會(huì)出現(xiàn)局部熱分解，分解氣體無(wú)法及時(shí)排出就會(huì)形成氣孔、焦斑。

解決方案以 “控溫、減剪切、強(qiáng)排氣” 為核心：嚴(yán)格控制料筒各段溫度，避免局部超溫，噴嘴溫度略低于料筒前段 5-10℃，防止流涎碳化；選用低壓縮比（1.5-2:1）、無(wú)止逆環(huán)的專(zhuān)用螺桿，減少?gòu)?qiáng)剪切帶來(lái)的局部升溫，同時(shí)嚴(yán)格控制熔體在料筒內(nèi)的停留時(shí)間，停機(jī)時(shí)必須用 PE、PP 專(zhuān)用清洗料徹底清理料筒；模具設(shè)計(jì)充足的排氣槽，深度控制在 0.02-0.03mm，及時(shí)排出分解氣體，從根源避免焦斑和氣孔。

3. 收縮率極大，尺寸精度與形位公差難控制

常表現(xiàn)為產(chǎn)品冷卻后尺寸超差，壁厚不均位置出現(xiàn)翹曲、變形，圓形件出現(xiàn)橢圓，裝配精度不達(dá)標(biāo)。核心原因是 PTFE 注塑成型收縮率高達(dá) 3%-6%，遠(yuǎn)高于常規(guī)工程塑料，且收縮率受溫度、壓力、壁厚影響極大，厚壁位置收縮遠(yuǎn)大于薄壁位置，極易出現(xiàn)各向收縮不均，引發(fā)變形和尺寸偏差。

解決方案以 “預(yù)補(bǔ)償、均結(jié)構(gòu)、強(qiáng)保壓” 為核心：模具設(shè)計(jì)階段提前做好收縮率補(bǔ)償，根據(jù)產(chǎn)品壁厚、結(jié)構(gòu)精準(zhǔn)核算收縮值，厚壁件取上限收縮率，薄壁件取下限，通過(guò)試模逐步修正模具尺寸；產(chǎn)品設(shè)計(jì)盡量保證壁厚均勻，避免壁厚突變，尖角位置做圓弧過(guò)渡，減少應(yīng)力集中和收縮不均；工藝端采用 “高壓保壓 + 分段保壓”，充模完成后切換至 80-120MPa 保壓壓力，延長(zhǎng)保壓時(shí)間，充分補(bǔ)充熔體冷卻收縮的體積空缺，同時(shí)控制冷卻時(shí)間，保證產(chǎn)品在模具內(nèi)充分定型，開(kāi)模溫度控制在 100℃以?xún)?nèi)。

4. 內(nèi)應(yīng)力集中，產(chǎn)品易開(kāi)裂、脆化

常表現(xiàn)為產(chǎn)品脫模后在澆口、薄壁、倒扣位置開(kāi)裂，跌落或低溫環(huán)境下脆斷，力學(xué)性能不達(dá)標(biāo)。核心原因是 PTFE 熔體分子鏈剛性強(qiáng)，充模過(guò)程中分子取向嚴(yán)重，冷卻后無(wú)法充分松弛，形成較大內(nèi)應(yīng)力，同時(shí)脫模斜度不足、頂出不均，會(huì)進(jìn)一步加劇應(yīng)力集中，導(dǎo)致產(chǎn)品開(kāi)裂。

解決方案以 “減阻力、均受力、消應(yīng)力” 為核心：模具設(shè)計(jì)保證足夠的脫模斜度，型腔脫模斜度不小于 1.5°，型芯不小于 2°，降低脫模阻力；頂出系統(tǒng)采用大面積頂塊、頂板頂出，避免單點(diǎn)頂針頂出導(dǎo)致的受力不均；產(chǎn)品脫模后進(jìn)行退火處理，以 20℃/h 的速率升溫至 260-280℃，保溫 2-4h 后隨爐緩慢冷卻至室溫，徹底消除內(nèi)應(yīng)力，同步提升產(chǎn)品韌性和尺寸穩(wěn)定性。

三、總結(jié)

PTFE 注塑成型的核心邏輯，是跳出常規(guī)塑料的成型思維，圍繞其 “流動(dòng)性差、易分解、收縮大、內(nèi)應(yīng)力強(qiáng)” 四大核心特性，從模具設(shè)計(jì)、原料選型、工藝管控、后處理全流程優(yōu)化。對(duì)于結(jié)構(gòu)復(fù)雜、精度要求高的量產(chǎn)件，優(yōu)先選用改性注塑級(jí) PTFE，配套專(zhuān)用注塑設(shè)備與模具，才能穩(wěn)定產(chǎn)出合格產(chǎn)品，充分發(fā)揮 PTFE 的材料性能優(yōu)勢(shì)。
