注塑模具流道設計對壓力損失的影響

在注塑成型過程中，熔料的流動狀態與壓力傳遞效率直接決定產品質量，而流道作為熔體從注塑機噴嘴到型腔的必經通道，其設計合理性對壓力損失起著決定性作用。不合理的流道結構會造成壓力大幅衰減，輕則出現充填不足、縮痕、熔接痕等缺陷，重則導致產品密度不均、尺寸偏差過大，甚至無法正常成型。因此，深入分析流道設計與壓力損失的內在關聯，優化流道結構參數，對提升注塑成型穩定性、降低不良率、提高生產效率具有重要意義。

一、流道設計與壓力損失的基本關系

注塑壓力損失主要產生在熔體流經噴嘴、流道、澆口及型腔的過程中，其中流道部分占據總壓力損失的較大比例。熔體在流道內流動時，會與流道壁面產生摩擦阻力，同時熔體內部分子間也存在剪切阻力，這兩類阻力共同造成壓力下降。流道的尺寸、形狀、長度、表面粗糙度以及布局方式，都會直接改變摩擦阻力與剪切阻力的大小，進而影響壓力傳遞效率。

一般而言，流道截面越小、長度越長，熔體流動路徑越曲折，壓力損失就越顯著；反之，適當增大流道截面、縮短流動距離、優化轉向結構，能夠有效減小阻力，降低壓力損耗。在實際生產中，壓力損失過大會迫使注塑機提高注射壓力，不僅增加能耗，還會加劇設備磨損，同時容易引起飛邊、內應力過大等問題，因此流道設計必須以控制壓力損失為核心目標之一。

二、流道關鍵結構參數對壓力損失的具體影響

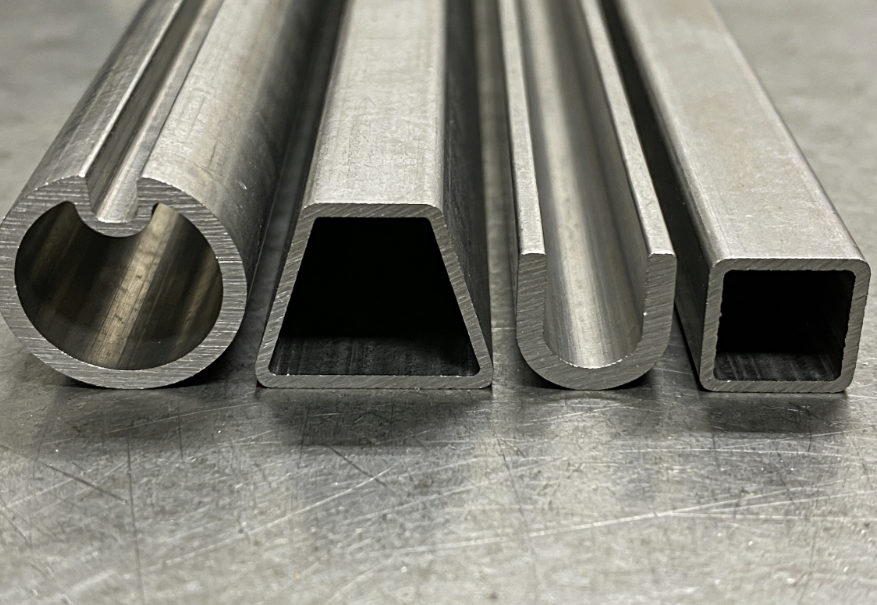

流道截面形狀是影響壓力損失的重要因素，常見截面有圓形、梯形、矩形、半圓形等。圓形流道的比表面積最小，熔體與壁面接觸面積最少，摩擦阻力最低，壓力傳遞效果最好，是精密注塑與長流程模具的首選。梯形與矩形流道加工難度較低，但熔體流動阻力更大，相同截面積下壓力損失明顯高于圓形流道，多用于結構簡單、精度要求不高的常規產品。半圓形流道阻力最大，壓力損失最為嚴重，僅適用于小批量、低要求的簡易模具。

流道尺寸直接決定流動阻力大小，流道直徑過小會大幅增加剪切速率與摩擦阻力，導致壓力急劇下降，出現充填困難；直徑過大雖能減小壓力損失，但會延長冷卻時間、增加回料量，降低生產效率并提高成本。設計時需結合產品重量、壁厚、材料流動性綜合確定，既要保證壓力傳遞充足，又要兼顧生產經濟性。

流道長度與轉向次數同樣影響顯著，熔體在長距離流動中壓力持續衰減，過多的直角轉向會形成渦流與滯流區，進一步加劇壓力損耗。設計時應盡量縮短流道總長度，減少不必要的分支與轉角，將直角轉向改為圓角過渡，使熔體流動更順暢，從而降低局部壓力損失。此外，流道表面粗糙度不可忽視，壁面粗糙會增大摩擦阻力，精密模具需對流道進行拋光處理，保證表面光潔，減少壓力損耗。

三、流道布局對壓力損失與平衡充填的影響

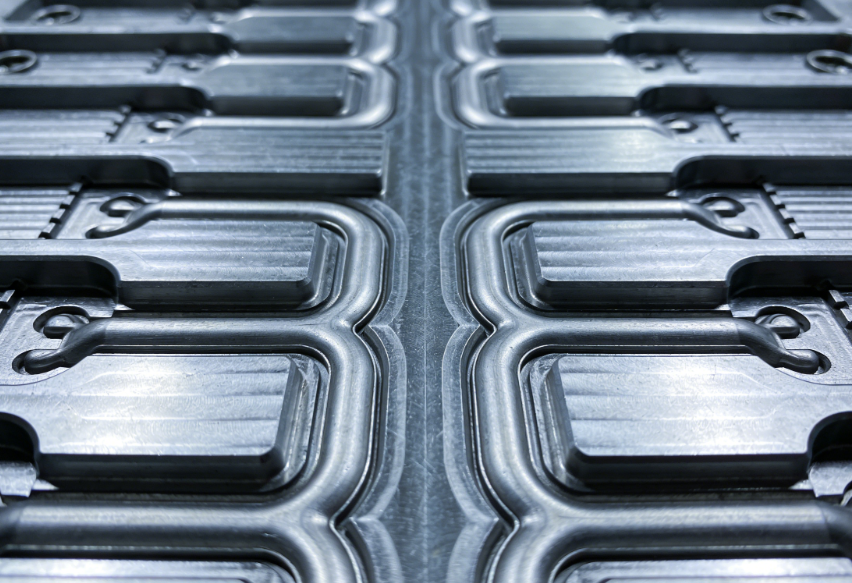

多型腔模具的流道布局直接關系到各型腔壓力分布均勻性，常見布局有自然平衡式與非平衡式。自然平衡流道中各型腔的流道長度、截面、轉向完全一致，熔體到達各型腔的壓力與速度基本相同，壓力損失均勻，可實現同步充填，產品質量一致性高，適合高精度多腔模具。

非平衡流道結構簡單、加工便捷，但各型腔流動路徑長短不一，壓力損失差異較大，容易出現近端型腔過保壓、遠端型腔充填不足的問題。如需采用非平衡布局，需通過調整流道尺寸、澆口大小進行補償，縮小各型腔壓力差，減少因壓力損失不均導致的產品缺陷。

對于大型、復雜結構的單型腔模具，流道需合理布置在產品壁厚均勻區域，避免熔體出現過長距離的單向流動，防止局部壓力損失過大造成充填末端缺料、熔接痕強度不足等問題。

四、基于壓力損失控制的流道設計優化思路

優化流道設計首先要優先選用圓形截面，在加工條件允許的情況下最大化降低流動阻力。其次根據材料特性匹配流道尺寸，流動性較差的材料如 PC、PMMA 需適當加大流道，減少剪切與壓力衰減；流動性較好的材料如 PP、PE 可適當縮小流道，兼顧效率與成本。

同時簡化流道走向，減少分支與轉角，采用平滑圓角過渡，避免死角與滯流區域。多腔模具優先采用自然平衡布局，保證壓力均勻傳遞，非平衡布局需通過模流分析進行尺寸補償。此外，提高流道表面光潔度，配合合理的注射速度與壓力參數，進一步降低壓力損失，提升成型穩定性。

總結

注塑模具流道設計是控制壓力損失、保障成型質量的關鍵環節，截面形狀、尺寸、長度、布局及表面質量均直接影響熔體壓力傳遞效率。合理的流道設計能夠有效減小摩擦阻力與局部阻力，降低壓力損耗，實現平穩充填，減少缺料、縮痕、內應力過大等缺陷，同時降低設備負荷與生產成本。在實際模具開發中，結合模流仿真分析，根據產品結構與材料特性優化流道參數，能夠最大限度提升壓力利用率，為穩定、高效的注塑生產提供可靠保障。
