塑膠模具注塑冷卻時間優化方法

在塑膠模具注塑生產過程中，冷卻時間是影響生產效率、產品質量及生產成本的核心環節之一，約占整個注塑周期的 30%~70%。合理優化冷卻時間，既能縮短生產周期、提升產能，又能減少產品縮痕、翹曲、尺寸偏差等缺陷，降低能耗與生產成本。

一、明確冷卻時間的核心影響因素

優化冷卻時間的前提是掌握其核心影響因素，才能針對性制定優化方案。冷卻時間主要取決于塑膠材料特性、產品結構、模具冷卻系統及注塑工藝參數四大類因素，各因素相互關聯、相互影響。

塑膠材料方面，不同材料的比熱容、熱導率、結晶速率差異顯著，結晶型材料（如 PP、PE、PA）需冷卻至結晶溫度以下才能保證產品定型，冷卻時間相對較長；非結晶型材料（如 ABS、PC、PMMA）冷卻至熱變形溫度以下即可，冷卻時間較短。產品結構上，壁厚是影響冷卻時間的關鍵，壁厚每增加 1mm，冷卻時間大致增加 2~3 倍，此外，產品的復雜程度、筋條數量、曲面結構也會影響冷卻均勻性，進而延長冷卻時間。模具冷卻系統的設計直接決定冷卻效率，冷卻水路的布局、直徑、數量、進出水溫差，以及是否設置隔水板、噴流管等，都會影響熱量傳遞速度。注塑工藝參數中，熔體溫度、模具溫度、保壓時間等也會間接影響冷卻時間，熔體溫度過高、模具溫度過高，都會增加冷卻負荷，延長冷卻周期。

二、優化模具冷卻系統設計

模具冷卻系統是熱量傳遞的主要載體，優化其設計是縮短冷卻時間、保證冷卻均勻性的核心手段，需結合產品結構和材料特性，從水路布局、結構改進、細節優化三方面入手。

（一）合理布局冷卻水路

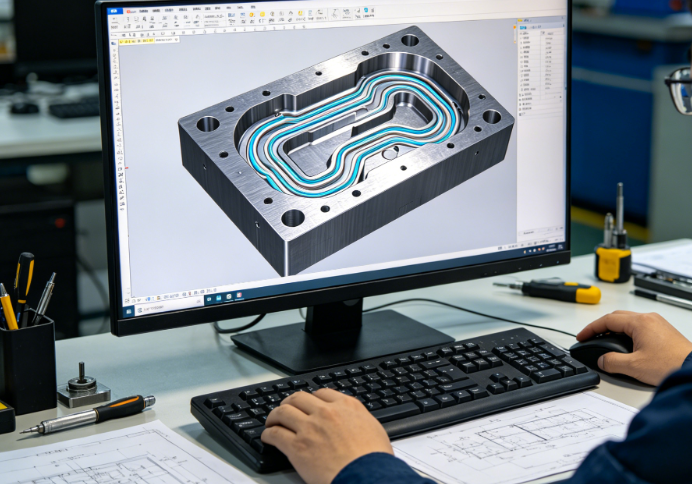

冷卻水路的布局需遵循 “就近冷卻、均勻分布” 的原則，確保水路與產品表面的距離均勻，一般控制在 15~25mm，水路間距為水路直徑的 3~5 倍，避免出現冷卻死角。對于壁厚均勻的簡單產品，可采用直通式水路，布局整齊、加工簡便，能實現快速散熱；對于復雜曲面、異形結構產品，可采用隨形水路，通過 3D 打印技術制作與產品輪廓貼合的水路，大幅增加冷卻接觸面積，提升冷卻效率，相比傳統水路可縮短 20%~40% 的冷卻時間。此外，對于產品的厚壁部位，可設置密集水路或局部加強冷卻，如增加水路數量、縮小水路間距，確保厚壁部位與薄壁部位冷卻速度一致，避免因冷卻不均產生缺陷。

（二）優化冷卻水路結構

水路結構的合理性直接影響冷卻效果，可根據產品需求調整水路直徑、進出水方式及輔助冷卻結構。水路直徑一般選擇 8~12mm，對于小型精密產品可選用 6~8mm，大型厚壁產品可選用 12~16mm，直徑過大易導致水流速度不足，直徑過小則阻力過大，需平衡水流速度與散熱效率，一般控制水流速度在 1~3m/s，確保水流處于湍流狀態，提升熱交換效率。進出水方式采用 “下進上出”，避免水路內產生氣泡，氣泡會阻礙熱量傳遞，導致冷卻不均；對于多腔模具，采用并聯水路設計，確保各型腔冷卻水路的流量、壓力一致，避免不同型腔產品冷卻差異過大。同時，可在水路內設置隔水板、擾流子，破壞水流層流狀態，增加水流擾動，提升熱交換效率，進一步縮短冷卻時間。

（三）補充輔助冷卻結構

對于產品難以設置常規水路的部位（如細筋、深腔、死角），需設置輔助冷卻結構，解決局部冷卻不足的問題。常用的輔助冷卻方式包括噴流冷卻、隔板冷卻、熱管冷卻等。噴流冷卻是將噴流管插入產品厚壁或死角部位，通過高壓冷卻水直接噴射到產品表面，快速帶走熱量，適用于厚壁產品的局部冷卻；隔板冷卻是在模具型腔或型芯內設置隔板，將水路分為內圈和外圈，實現局部精準冷卻；熱管冷卻利用熱管的高導熱性，將產品熱量快速傳遞到冷卻水路，適用于小型精密產品或難以布置水路的部位，可有效縮短局部冷卻時間。

三、調整注塑工藝參數

注塑工藝參數的調整無需修改模具結構，操作簡便、成本低，是快速優化冷卻時間的有效手段，主要圍繞熔體溫度、模具溫度、保壓參數及冷卻介質參數展開，需結合材料特性和產品要求合理調整。

（一）優化熔體溫度與模具溫度

熔體溫度直接決定注塑后產品的熱量負荷，降低熔體溫度可減少產品攜帶的熱量，從而縮短冷卻時間，但需保證熔體具有良好的流動性，避免出現充模不足、熔接痕等缺陷。一般情況下，在不影響產品成型質量的前提下，熔體溫度可降低 5~10℃，冷卻時間可縮短 10%~15%。模具溫度的控制需兼顧產品定型質量和冷卻效率，模具溫度過高會延長冷卻時間，過低則易導致產品翹曲、開裂，需根據材料特性設定合理的模具溫度，如 ABS 材料模具溫度控制在 50~70℃，PP 材料控制在 30~50℃，在保證產品質量的前提下，適當降低模具溫度，可有效縮短冷卻時間。

（二）調整保壓參數

保壓階段的主要作用是補充熔體、消除產品縮痕，保壓時間過長會增加產品內部熱量，延長冷卻時間，保壓壓力過高則會導致產品內應力增大，易產生翹曲。優化保壓參數需遵循 “短保壓、合理壓力” 的原則，在保證產品無縮痕、尺寸合格的前提下，縮短保壓時間，降低保壓壓力。一般保壓時間可縮短 1~3s，保壓壓力降低 10%~20%，既能減少產品熱量積累，又能縮短冷卻時間，同時降低能耗。

（三）優化冷卻介質參數

冷卻介質（主要為冷卻水）的溫度、流量、流速直接影響熱交換效率，優化冷卻介質參數可快速提升冷卻效果。冷卻水溫度一般控制在 15~25℃，溫度越低，冷卻效率越高，但需避免溫度過低導致模具表面結露，影響產品質量；對于結晶型材料，可適當降低冷卻水溫度，加快結晶速度，縮短冷卻時間。同時，增加冷卻水流量和流速，確保水流處于湍流狀態，避免水路內產生水垢、雜質，定期清理水路，防止水路堵塞，保證熱交換效率穩定，進而縮短冷卻時間。

四、選用高效模具材料與表面處理

模具材料的熱導率直接影響熱量傳遞速度，選用高導熱模具材料、進行表面處理，可提升模具散熱效率，間接縮短冷卻時間，同時延長模具使用壽命。

（一）選用高導熱模具材料

傳統模具材料（如 S50C、P20）熱導率較低，熱量傳遞速度慢，可選用高導熱模具鋼（如 H13、SKD61）或銅合金（如鈹銅、黃銅），這類材料熱導率是傳統材料的 2~3 倍，能快速將產品熱量傳遞到冷卻水路，縮短冷卻時間。其中，鈹銅模具材料適用于小型精密產品、復雜型腔模具，熱導率高、加工性能好，可縮短 15%~25% 的冷卻時間；H13 模具鋼適用于大型厚壁產品模具，兼具高導熱性和耐磨性，能滿足批量生產需求。

（二）進行模具表面處理

通過模具表面處理，可減少模具表面與產品的摩擦，提升熱量傳遞效率，同時防止模具結垢、腐蝕。常用的表面處理方式包括氮化處理、鍍鉻處理、拋光處理等。氮化處理可提升模具表面硬度和熱導率，減少熱量損耗；鍍鉻處理可使模具表面光滑，降低產品脫模阻力，同時便于清理水垢，保證冷卻水路通暢；拋光處理可減少模具表面粗糙度，提升熱量傳遞速度，同時改善產品表面質量，間接縮短冷卻時間。

五、優化生產輔助措施與質量管控

除上述方法外，通過優化生產輔助措施、加強質量管控，可進一步提升冷卻優化效果，確保冷卻時間優化后產品質量穩定，實現效率與質量的雙重提升。

（一）優化脫模與冷卻輔助措施

在產品冷卻后期，可采用強制脫模輔助措施，如設置頂針、頂管，在產品達到定型溫度后及時脫模，避免過度冷卻導致脫模困難、冷卻時間延長。同時，可在模具型腔表面涂抹脫模劑，減少產品與模具的粘連，縮短脫模時間，間接優化冷卻周期；對于大型產品，可采用風冷、水冷結合的方式，脫模后進行二次冷卻，進一步縮短整體生產周期。

（二）加強質量管控，動態調整優化方案

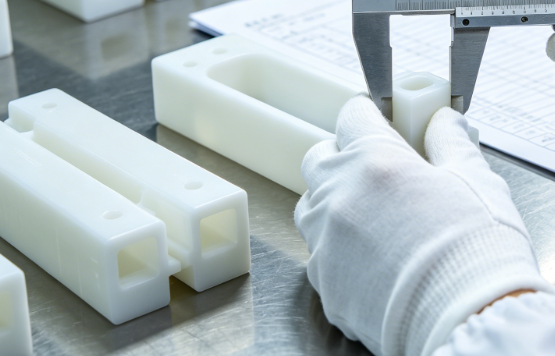

冷卻時間優化后，需加強產品質量檢測，重點檢測產品尺寸偏差、縮痕、翹曲、表面質量等指標，若出現質量缺陷，需動態調整優化方案。例如，若產品出現縮痕，可能是冷卻時間過短或保壓參數不合理，需適當延長冷卻時間或調整保壓壓力；若產品出現翹曲，可能是冷卻不均，需優化水路布局或調整模具溫度。同時，建立生產數據臺賬，記錄不同產品、不同工藝參數下的冷卻時間、產品質量數據，通過數據分析，持續優化冷卻方案，實現冷卻時間的精準控制。

六、優化注意事項

冷卻時間優化需以保證產品質量為前提，不可盲目縮短冷卻時間，否則會導致產品縮痕、翹曲、尺寸偏差等缺陷，增加返工成本；

冷卻系統設計需結合產品結構、材料特性，避免過度設計（如過多水路、過大直徑），導致模具加工成本增加；

工藝參數調整需循序漸進，逐步優化，避免一次性調整過大，導致生產不穩定；

定期維護模具冷卻系統，清理水路水垢、雜質，檢查水路密封性，確保冷卻效率穩定；

不同塑膠材料的冷卻需求差異較大，需針對性制定優化方案，不可照搬同類產品的優化參數。

總結

塑膠模具注塑冷卻時間的優化是一項系統性工作，需結合模具設計、工藝參數、材料選擇、生產管控等多方面因素，采取針對性的優化措施。通過合理優化冷卻系統設計、調整注塑工藝參數、選用高導熱模具材料、加強質量管控，可有效縮短冷卻時間，提升生產效率，降低生產成本，同時保證產品質量穩定。在實際生產中，需結合產品實際情況，動態調整優化方案，不斷積累經驗，實現冷卻時間的精準優化，推動注塑生產的高效、節能、高質量發展。
