注塑模具漏水檢測與維修指南

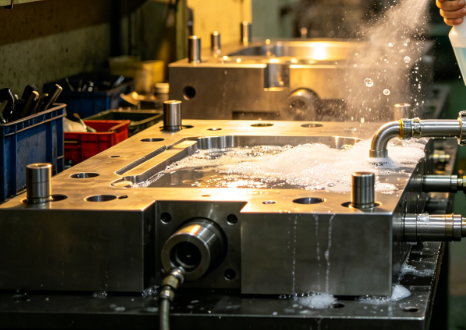

注塑模具作為注塑生產的核心工裝，冷卻水路系統的密封性直接關系產品成型質量、生產效率與設備安全。模具漏水是注塑車間高發故障，輕則導致產品出現水印、縮痕、變形等缺陷，造成原料浪費與產能下降；重則引發電路短路、模具生銹、模板開裂等嚴重問題，大幅增加維修成本與停機損耗。
一、注塑模具漏水精準檢測：先定位，后維修
模具漏水分為外部明漏與內部暗漏兩種類型，明漏可直觀觀察，暗漏隱蔽性強、排查難度大，需遵循 “先簡易后精密、先外部后內部、先整體后分段” 的原則，杜絕盲目拆解導致的二次損壞。

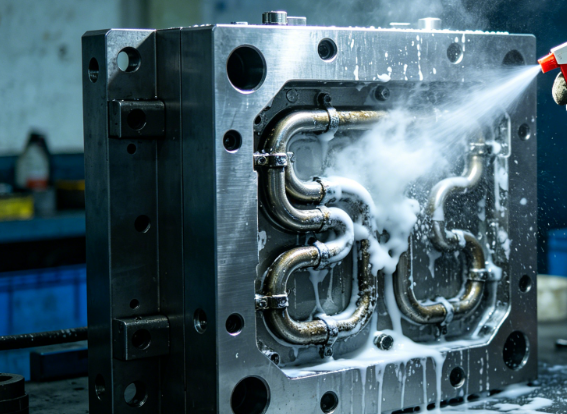

基礎排查法適用于現場快速初篩，停機后先徹底擦干模具水路接頭、堵頭、分型面、鑲件接縫、模板水道口等易漏部位，接通冷卻水路保持常規工作壓力（0.4-0.6MPa），保壓 15-20 分鐘，重點觀察水漬滲出位置，快速鎖定明漏點。針對隱蔽暗漏，優先采用氣壓肥皂水檢測法，封堵水路進出口，通入 0.3-0.4MPa 壓縮空氣，在疑似漏點（如鑲件間隙、水道接頭、模板接縫）均勻涂抹肥皂水，若出現連續氣泡則可精準定位漏點，該方法操作簡便、成本低，適合車間日常排查。
水壓保壓法則用于進一步確認漏點及滲漏程度，將模具水路封堵后注水加壓至 0.4-0.6MPa，保壓 30 分鐘，觀察壓力表壓降情況，若壓降超過 0.05MPa，說明存在內漏；同時觀察模具表面，結合水漬位置可明確漏點范圍。對于微滲漏（0.01ml/min 級），需采用精密檢測方法，熒光示蹤法最為常用，在冷卻水中添加 0.1% 專用熒光劑，通水循環 30 分鐘后，用 365nm 紫外燈照射模具各部位，滲漏處會呈現明顯熒光，可精準定位細微漏點。
熱成像法適合在線快速篩查，正常生產時，模具冷卻水路暢通區域溫度均勻，而漏水部位因冷水滲漏、熱量散失，會呈現明顯低溫區（與周邊溫差＞5℃），通過熱成像儀可快速鎖定疑似漏點，無需停機，不影響生產進度。對于復雜水路或內部裂紋導致的漏水，可采用分段試壓 + 內窺鏡檢測，將水路按回路分段封堵、逐一保壓，鎖定故障回路后，用 3mm 工業內窺鏡探查水道內壁，可清晰觀察到裂紋、腐蝕、水垢堵塞等問題，為維修提供精準依據。
二、分場景維修方案：針對性解決漏水問題
結合一線實操經驗，注塑模具漏水主要集中在接頭、堵頭、鑲件、模板、隔水片等部位，不同部位漏水原因不同，維修方法需精準適配，避免盲目維修。
（一）接頭 / 快速接頭漏水（最常見）

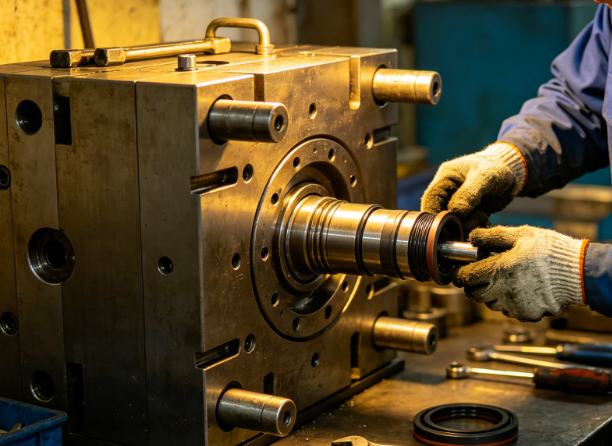

此類漏水多由 O 型圈老化、鎖母松動、接頭本體磨損或螺紋密封失效導致，也是最易解決的漏水問題。維修時先關閉水路、泄壓，拆卸接頭，清理接頭內部雜質與水垢，檢查 O 型圈狀態，若出現老化、變形、破損，立即更換氟橡膠（FKM）O 型圈（高溫模具優先選用，壽命是丁腈橡膠的 4 倍）；若接頭螺紋有磨損，可重新纏繞 8-15 圈生料帶，同時涂抹厭氧密封膠，用扭矩扳手按規定扭矩緊固鎖母，避免過力導致接頭發裂；若接頭本體開裂、磨損嚴重，直接更換同規格接頭，確保接口貼合緊密。
（二）喉塞 / 堵頭 / 螺紋孔漏水
漏水原因主要包括生料帶纏繞不當、螺紋滑牙、堵頭開裂、密封膠失效。維修時先拆卸堵頭，徹底清理螺紋孔內的舊密封材料、雜質與水垢，檢查螺紋完整性，若出現滑牙，需更換堵頭或?qū)β菁y孔進行攻牙修復；重新纏繞生料帶時，需順螺紋方向均勻纏繞，錐牙部位額外涂抹厭氧密封膠，適度擰緊堵頭，避免過緊導致螺紋損壞或過松影響密封效果，擰緊后靜置 10 分鐘，確保密封膠初步固化。
（三）鑲件 / 型腔 / 型芯配合面漏水
多因配合間隙過大、密封槽磨損、鑲件松動或水路孔微裂紋導致。若配合間隙過大，可加裝定制氟橡膠密封環，或纏繞生料帶（僅適用于低壓冷卻場景）；密封槽輕微磨損時，可墊 0.1-0.2mm 聚四氟乙烯墊片彌補間隙，嚴重磨損則需重新加工密封槽，確保密封件貼合緊密；若發現水路孔有微裂紋，采用氬弧焊補焊，補焊后打磨平整，重新擴孔、清理，試壓確認無滲漏后再裝配。
（四）隔水片 / 水路串水
隔水片松動、變形、脫落，會導致模具水路一進一出互通，出現串水、漏水現象。維修時拆卸模具相關部件，取出隔水片，檢查其狀態，輕微變形可校正后繼續使用，嚴重變形或損壞則直接更換；裝配時加裝密封墊或 O 型圈，確保隔水片固定牢固，分隔水路進出口，裝配后進行水壓保壓測試，確認無串水、無滲漏方可投入使用。
（五）分型面 / 模板漏水
此類漏水危害較大，多由分型面碰傷、塌角、夾料，或模板水路孔裂紋、應力開裂導致。維修時先清理分型面殘料、水垢，用拋光機修復碰傷、塌角部位，嚴重時需重新研磨分型面，確保貼合緊密；模板裂紋可采用低溫補焊或鑲嵌修補，避免高溫補焊導致模板變形；水路孔口開裂時，可重新鉸孔攻牙，強化應力區結構，裝配時加裝密封件，提升密封性。
（六）緊急應急維修
生產過程中若出現突發漏水，無法立即停機拆解維修，可采用臨時應急方案：小裂紋、砂眼漏水，用 1:1 配比的 AB 膠均勻涂抹漏點，固化 30-40 分鐘后試壓，可臨時封堵；或用常溫固化硅膠封堵，需注意應急方案僅能短期使用，停機后需及時采用正規方法維修，避免漏水加劇。
三、維修后驗收與安全操作注意事項
維修后的模具必須經過嚴格驗收，確保無滲漏后才能上機使用，同時需規范操作，避免二次損壞。
維修后驗收核心是水壓保壓測試，將模具水路加壓至 0.4-0.6MPa，保壓 30 分鐘，觀察壓力表無壓降、模具表面無水漬，即為驗收合格；關鍵模具可提高至 1.5 倍工作壓力測試，確保密封性能達標。驗收合格后，需清理模具表面水漬、維修殘留，檢查水路暢通情況，避免水垢、雜質堵塞水路，影響冷卻效果。
安全操作注意事項需嚴格遵守：維修前必須關閉水路閥門、泄壓，確保無壓力后再拆解，避免高壓水噴射傷人；拆解模具時，做好部件標記，避免裝配錯位；使用焊接、打磨等工具時，做好防護措施，佩戴防護眼鏡、手套，避免燙傷、劃傷；密封件裝配前，需清理密封槽，確保無毛刺、雜質，O 型圈壓縮量控制在 25%-30%，避免壓縮過度或不足影響密封效果；維修過程中，禁止野蠻操作，避免敲擊、碰撞模具關鍵部位，防止模板、鑲件變形。
四、長效預防：減少漏水故障復發
注塑模具漏水故障的預防，比維修更重要，通過規范安裝、定期保養、結構優化，可大幅降低漏水發生率，延長模具使用壽命。
一是規范密封件選用與安裝，高溫、高壓模具優先選用氟橡膠（FKM）密封件，替代傳統丁腈橡膠，延長密封件使用壽命；密封槽加工需符合標準，清潔無毛刺，裝配時確保密封件無破損、無錯位，避免人為損壞。
二是定期開展模具保養，每 3-6 個月對模具水路進行一次全面排查與清理，采用專用清洗劑清除水路水垢、雜質，避免水垢堆積導致密封失效；定期檢查密封件、接頭、堵頭狀態，發現老化、破損立即更換，做到防患于未然。
三是優化模具結構設計，關鍵漏水部位采用雙重密封或迷宮式密封，提升密封可靠性；鑲件采用螺絲固定，減少掛臺間隙導致的密封失效；模板水路孔設計時，強化應力區，避免因應力集中導致裂紋漏水。
四是規范生產操作，避免模具超負荷工作，控制冷卻水路壓力在規定范圍（0.4-0.6MPa），避免壓力過高導致密封件損壞、水路開裂；模具開合過程中，避免分型面、鑲件碰撞，減少損傷。
綜上，注塑模具漏水檢測與維修需遵循 “精準定位、針對性維修、嚴格驗收、長效預防” 的原則，結合實操經驗，規范操作流程，既能快速解決漏水故障，減少停機損耗，又能延長模具使用壽命，保障注塑生產穩定高效運行。
