塑膠模具定制全流程：DFM 到量產交付

一、DFM 分析：可制造性設計前置

1. 需求解構邏輯

材料與模具匹配：

塑料原料決定模具鋼選型（如 ABS 用 P20 鋼，高溫 PC 料需 H13 鋼），同時關聯熱處理工藝（H13 需淬火 + 回火，成本增加 20-30%）。

表面要求：高光面（Ra≤0.2μm）需鏡面電火花加工，成本比普通光面高 50-80%。

精度與量產平衡：

公差 ±0.05mm 為常規標準，±0.01mm 需精密磨床 + 三坐標檢測，成本提升 1-2 倍。

量產≥50 萬件時，多腔模（4-8 腔）比單腔模效率高 3-5 倍，但模具成本增加 60-100%。

2. 模流分析核心輸出

填充優化：

困氣區需設排氣槽（寬度 0.2-0.5mm，深度≤0.05mm），否則易導致短射、燒焦。

澆口位置影響熔接線：對稱澆口可減少熔接線數量，提升外觀合格率。

冷卻模擬：

水路間距 20-30mm，孔徑 8-12mm，確保冷卻均勻（溫差≤5℃），縮短循環時間至 30-60 秒。

二、設計階段：參數化與協同驗證

1. 三維建模技術要點

分型面設計：

優先選產品邊緣，拔模斜度≥1°（外觀面），內壁斜度≥3° 防止粘模。

復雜結構（如倒扣）采用滑塊 / 斜頂，滑塊配合間隙≤0.03mm，斜頂角度≤25°（避免自鎖）。

頂出系統：

頂針直徑≥2mm，分布密度≥3 個 / 100cm2，避開薄壁區（≤1mm）防止頂穿。

2. 仿真與評審流程

模流迭代：

至少 2 輪填充 + 冷卻仿真，修正澆口直徑（Φ1-5mm，依材料流動性調整）、保壓時間（5-20 秒）。

翹曲預測：通過調整保壓曲線（保壓壓力為注射壓力的 60-80%），將變形量控制在公差 50% 內。

跨部門評審：

制造端：檢查深腔加工可行性（刀具長徑比≤5:1），電火花間隙≥0.1mm。

質量端：關鍵尺寸（如裝配位）CPK≥1.33，簽署設計凍結文件后凍結變更。

三、制造階段：工藝協同與精度管控

1. 材料預處理規范

熱處理參數：

H13 鋼：淬火 850-900℃，回火 550-600℃×2 次，硬度 HRC48-52；氮化處理形成 0.1-0.3mm 硬化層，耐磨壽命提升 2 倍。

探傷標準：UT 檢測內部缺陷（面積≤5mm2），MT 排查表面裂紋（長度≤2mm）。

2. 加工工藝分工

CNC 加工：

五軸機床加工型腔，精度 ±0.005mm，表面粗糙度 Ra≤0.4μm；電極加工精度 ±0.01mm，保證電火花一致性。

電火花（EDM）：

銅公損耗≤0.1%，放電間隙 0.02-0.05mm，鏡面加工達 Ra≤0.05μm（適配高光產品）。

線切割（WEDM）：

切割精度 ±0.002mm，用于異形孔、滑塊槽，垂直度偏差≤0.005mm/m。

3. 過程質量管控

首件檢測：

三坐標測量儀（CMM）掃描≥20 個關鍵測點，偏差超公差 10% 即觸發整改。

IoT 監控：

實時采集機床振動（≤0.1mm/s）、溫度（≤40℃）數據，異常報警響應≤10 分鐘。

四、試模階段：缺陷閉環與參數固化

1. 試模準備標準

設備匹配：

鎖模力 = 型腔投影面積 ×40-60MPa（如投影面積 500cm2，需 200-300 噸注塑機）。

注塑量≥制品 + 流道重量的 110%，避免缺料。

初始參數：

射膠速度 50-80%（ABS 選 60-70%，PC 選 50-60%），保壓壓力 60-80% 注射壓力。

2. 缺陷診斷與對策（核心表）

3. 驗收與交付

尺寸驗收：全尺寸檢測覆蓋≥90% 圖紙尺寸，偏差≤公差 50%（量產級標準）。

參數固化：工藝參數（溫度、壓力、時間）寫入模具 RFID 芯片，支持 MES 系統調用。

五、量產交付：智能管控與持續優化

1. 智能產線部署

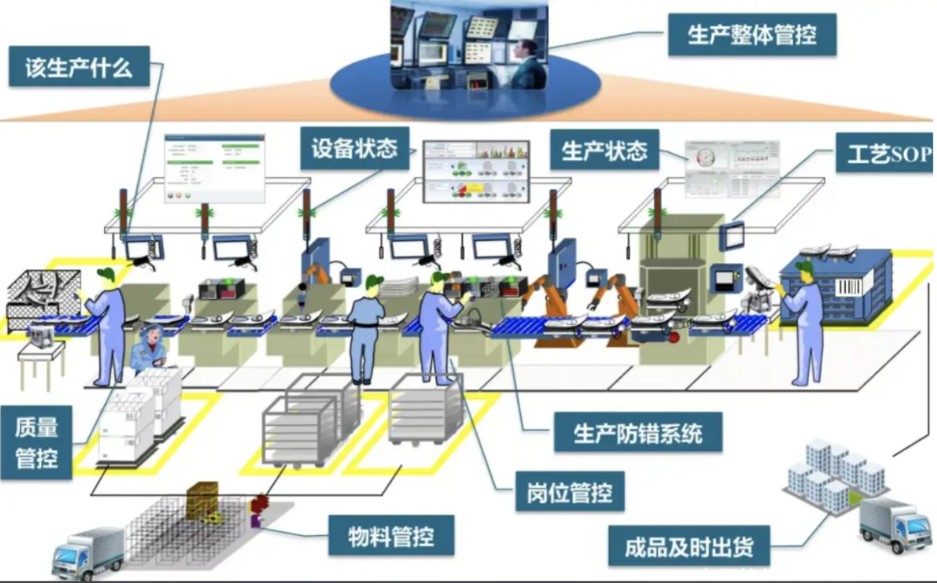

MES 系統：工單排產、設備狀態、物料追溯數字化，生產周期縮短 20-30%。

自動化集成：機器人上下料（節拍≤10 秒 / 次），AGV 物流（定位精度 ±5mm），人工干預減少 50-70%。

2. 過程質量與維護

SPC 監控：每 2 小時采集關鍵尺寸（如壁厚、孔徑），控制圖預警偏移（均值 ±3σ），目標良率≥98%。

模具保養：

小保養（5000-10000 模）：清潔水路、潤滑滑塊；

大保養（20000-50000 模）：更換頂針、修復型腔（磨損≤0.1mm 時補焊修復）。

3. 售后服務機制

響應標準：

常規問題（參數調整）：4 小時遠程響應；

突發停機（崩刃 / 開裂）：省內 24 小時、省外 48 小時到場維修。

壽命管理：建立運維檔案，預測性維護（振動分析）減少 30-50% 非計劃停機。

六、技術趨勢：數字化與綠色化

1. 增材制造融合

隨形水路 3D 打?。豪鋮s效率提升 30-50%，注塑周期縮短 15-20%（適配薄壁產品）。

定制化鑲件：3D 打印鑲件實現多品種小批量生產，模具改造成本降低 40-60%。

2. 數字孿生應用

虛擬鏡像：實時映射模具磨損、溫度分布，提前 3-6 個月預警壽命臨界點（如頂針磨損≥0.2mm）。

3. 綠色制造實踐

材料循環：報廢模具鋼回收率≥80%，生物基塑料（PLA）占比提升至 20-30%。

節能技術：伺服注塑機能耗降 30-50%，余熱回收減少冷卻用水 30%。

結語

塑膠模具定制的本質是 “流程閉環 + 技術協同”：從 DFM 前置風險，到設計錨定標準、制造保障精度、試模驗證可行性，最終通過量產與售后實現價值延伸。在智能制造浪潮中，企業需以數據為核心，串聯設計、加工、管理全環節，方能在 “精度、效率、成本” 的三角博弈中持續突破。
