熱流道精密注塑模具 復雜零件成型的解決方案
在 3C 電子、醫療器械、汽車精密部件等行業，復雜結構零件的應用日益廣泛，其成型過程面臨型腔復雜、壁厚不均、尺寸精度要求高、量產穩定性難把控等痛點。熱流道精密注塑模憑借高效控溫、流道無廢料、填充均勻等核心優勢，成為解決復雜零件成型難題的關鍵技術方案。而樣條測試模具作為前期工藝驗證與參數優化的核心載體，能大幅降低量產風險、提升成型一致性，是熱流道精密注塑模落地應用的重要前置環節。
一、熱流道精密注塑模適配復雜零件成型的核心邏輯
1. 復雜零件成型的核心痛點解析
復雜零件普遍具備型腔結構異形、深腔薄壁并存、關鍵尺寸公差要求嚴（通?！堋?.02mm）、表面質量無瑕疵（Ra≤0.03μm）等特征。傳統冷流道注塑模在成型時，易出現熔體填充不充分、壓力損失大、熔接痕明顯、收縮變形不均等問題，且流道廢料占比達 15%-25%，不符合高效量產與成本控制需求。尤其在微型復雜零件（最小特征尺寸≤0.5mm）或多腔成型場景中，冷流道技術難以滿足各型腔的均勻填充要求。
2. 熱流道技術的核心適配優勢

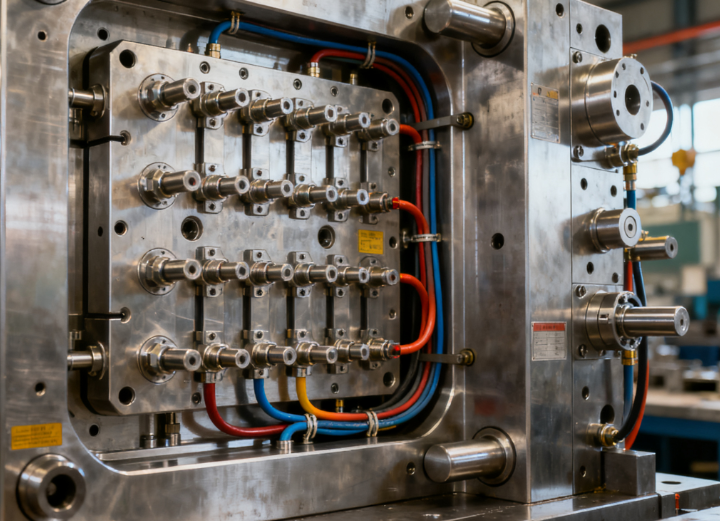

熱流道系統通過對主流道、分流道及澆口的持續恒溫控制，使熔體在流道內始終保持熔融狀態，從根本上解決傳統冷流道的固有缺陷。其核心優勢體現在三方面：一是流道無廢料，材料利用率提升至 98% 以上，降低生產成本；二是熔體填充壓力損失減少 30%-40%，有效解決深腔、異形型腔的填充難題；三是控溫精度可達 ±0.5℃，確保熔體流動性穩定，提升零件尺寸一致性與表面質量。
3. 核心技術參數的匹配原則
熱流道精密注塑模的參數匹配直接決定成型效果，需遵循 “零件特性 - 模具參數 - 工藝參數” 的協同邏輯。關鍵匹配參數包括：熱流道噴嘴溫度需高于塑料熔點 15-30℃，避免熔體凝固或降解；分流板控溫溫差≤1℃，確保多腔填充均勻；澆口尺寸需根據零件壁厚與熔體流動性?xún)?yōu)化，通常為零件最小壁厚的 0.8-1.2 倍；注塑壓力需比傳統冷流道提升 10%-15%，補償型腔復雜帶來的流動阻力。
二、樣條測試模具在復雜零件成型中的關鍵作用
1. 樣條測試模具的設計核心要點

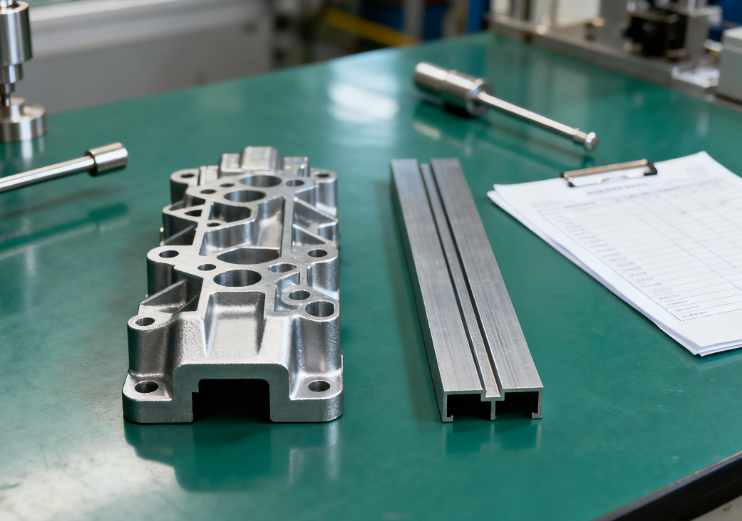

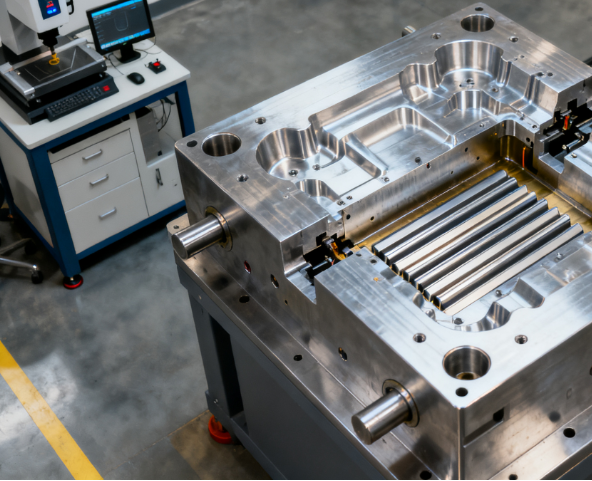

樣條測試模具作為工藝驗證的核心工具，其設計需精準復刻量產模具的關鍵特征，同時具備參數調整靈活性。模具結構采用 “標準樣條 + 模擬型腔” 復合設計，標準樣條選用 ISO 標準拉伸樣條（如 ISO 527-2 Type 1A），模擬型腔則復制復雜零件的核心異形結構、壁厚梯度等關鍵特征。模具型腔材質選用 S136 預硬鋼（硬度 HRC 48-52），確保耐磨性能與尺寸穩定性，熱流道系統配置針閥式澆口，支持獨立控溫與開關時序調節。
2. 樣條測試的核心項目與數據應用
樣條測試的核心目標是優化工藝參數、驗證模具設計合理性，關鍵測試項目與數據應用如下：
尺寸精度測試：通過三坐標測量?jī)x檢測樣條關鍵尺寸，確保公差控制在 ±0.01mm 內，同步驗證模擬型腔對應復雜零件關鍵尺寸的成型能力，若偏差超過 0.005mm 則調整熱流道溫度或注塑壓力；
力學性能測試：測試樣條的拉伸強度、斷裂伸長率等指標，確保符合零件使用要求（如 3C 零件拉伸強度≥50MPa），避免因熔體降解或填充不足導致性能衰減；
表面質量檢測：采用表面粗糙度儀檢測樣條表面 Ra 值，結合視覺檢測無縮痕、熔接痕等缺陷，同步觀察模擬型腔成型零件的表面狀態，優化澆口位置與流道布局；
穩定性測試：連續生產 500 模樣條，統計尺寸波動范圍≤±0.003mm，確保工藝窗口穩定，為量產提供可靠參數依據。
3. 樣條測試與量產模具的聯動優化
樣條測試模具的核心價值在于為量產模具提供精準參數支撐，形成 “測試 - 優化 - 驗證” 的閉環。通過樣條測試確定最優工藝參數（如熔體溫度、注塑速度、保壓壓力、熱流道控溫曲線）后，直接移植至量產模具，并根據量產初期的零件狀態進行微調。針對復雜零件的異形結構，若樣條測試中出現填充不充分問題，可通過擴大熱流道澆口尺寸、優化分流板流道布局等方式調整，再通過樣條測試驗證優化效果，避免量產階段因模具修改導致的工期延誤。
三、復雜零件成型的熱流道系統優化方案
1. 熱流道結構的定制化設計
根據復雜零件的型腔布局與結構特征，定制化設計熱流道系統：
多腔成型場景：采用均衡式分流板設計，流道長度偏差≤5mm，確保各型腔熔體填充時間差≤0.2s，適配 16 腔及以上的高效量產需求；
深腔 / 異形零件：配置加長型針閥式噴嘴，噴嘴前端溫度比主流道高 5-10℃，避免熔體在澆口處凝固，同時優化噴嘴頭部形狀，減少與型腔的干涉；
微型復雜零件：選用微型熱流道系統，噴嘴直徑可低至 1.2mm，澆口尺寸最小達 0.3mm，搭配高精度溫度傳感器（響應時間≤0.1s），實現精準控溫。
2. 控溫系統的智能化升級
當前熱流道控溫已從傳統手動調節向智能化自適應控制發展，核心優化方向包括：
采用 PID 自適應控溫算法，根據熔體溫度反饋實時調整加熱功率，控溫精度提升至 ±0.3℃，減少環境溫度波動對成型的影響；
配置分區獨立控溫模塊，主流道、分流板、噴嘴分別設置獨立控溫單元，針對復雜零件不同區域的填充需求，實現差異化溫度控制；
增加溫度異常預警功能，當某區域溫度偏差超過 ±1℃時，系統實時報警并暫停注塑，避免因溫度失控導致零件報廢或模具損壞。
3. 流道平衡與填充模擬的協同應用
借助 CAE 注塑成型模擬技術，在模具設計階段完成流道平衡分析與填充過程仿真：
通過模擬熔體在熱流道與型腔中的流動狀態，優化分流板流道直徑與長度，確保各型腔填充壓力均勻（壓力差≤5MPa）；
針對復雜零件的壁厚不均區域，模擬不同澆口位置的填充效果，確定最優澆口數量與分布，減少熔接痕數量（通?？刂圃?2 條以?xún)?nèi)）；
結合樣條測試數據修正模擬參數，提高仿真結果與實際生產的契合度，降低模具修改成本。
四、技術趨勢與生產落地關鍵要點
1. 熱流道精密注塑模的技術發展趨勢
當前行業技術趨勢聚焦于 “精準化、智能化、環?；保涸诰珳?zhǔn)化方面，熱流道零件加工精度提升至 ±0.002mm，支持更嚴苛的零件成型要求；在智能化方面，集成傳感器的熱流道系統可實時采集溫度、壓力等數據，通過工業互聯網平臺實現遠程監控與參數優化；在環?；矫?，低能耗加熱元件（能耗降低 20%-30%）與可降解塑料的適配技術日益成熟，符合綠色生產需求。
2. 生產落地的核心把控要點
材料適配：根據復雜零件所用塑料（如 PC、PA66+GF、PEEK 等）的熔融溫度、流動性參數，調整熱流道控溫范圍與注塑工藝，例如 PEEK 材料的熱流道溫度需控制在 380-400℃；
模具維護：熱流道系統需定期清理流道內殘留熔體，避免積碳影響流動，加熱元件與傳感器的檢查周期不超過 1000 模次，確保性能穩定；
工藝窗口穩定：量產過程中，工藝參數波動范圍需控制在 ±5% 以?xún)?nèi)，結合樣條測試建立參數偏差應急預案，當關鍵尺寸偏差接近上限時，自動調整熱流道溫度或保壓時間。
3. 樣條測試模具的持續優化方向
樣條測試模具需跟隨零件需求與技術發展持續升級：一是增加多材質兼容設計，支持多種塑料的快速切換測試；二是集成在線檢測模塊，實現樣條尺寸與表面質量的實時檢測，提升測試效率；三是適配 CAE 模擬的參數反向迭代，通過測試數據優化模擬算法，進一步縮短模具開發周期。
綜上所述，熱流道精密注塑模的核心技術、樣條測試模具的應用的、系統優化方案及生產落地要點展開，形成了覆蓋 “設計 - 測試 - 量產” 全流程的復雜零件成型解決方案。通過熱流道技術與樣條測試的協同，可有效解決復雜零件成型的精度、穩定性與效率難題，契合當前行業對精密制造的核心需求。
