塑膠模具排氣不良怎么改進

塑膠模具排氣不良是注塑成型中引發制品缺陷的關鍵誘因，會直接導致制品出現氣泡、銀紋、燒焦痕、填充不足等問題，嚴重影響產品外觀與力學性能。其本質是模具型腔、流道內的空氣及原料揮發物，無法隨熔體填充及時排出，進而被壓縮、燃燒或殘留。改進排氣不良需圍繞模具結構、工藝參數、輔助手段三方面系統性施策，兼顧成本與生產效率，貼合實際量產場景。

一、排氣不良的判定與核心成因

判定方法

可通過制品缺陷直觀判定，型腔最后填充區域若出現不規則氣泡、表面銀紋，或局部燒焦發黃，大概率存在排氣不足問題；試模過程中，若熔體填充至末端時出現 “噴射”“滯流” 現象，且保壓階段制品縮痕加劇，也可判定為排氣不良。

核心成因

首要原因是排氣結構設計缺陷，模具型腔最后填充位置未設置排氣槽，或排氣槽尺寸不合理導致排氣效率低下；其次是熔體流動參數匹配不當，注塑速率過快使氣體被快速壓縮在型腔死角，無法及時排出；此外，原料含水率過高、含過多低分子揮發物，會增加型腔氣體總量，間接加劇排氣不良問題。

二、排氣不良的針對性改進措施

模具結構優化

這是解決排氣不良的根本方案。一是增設排氣槽，優先在型腔最后填充處、流道末端、熔接痕產生位置開設，槽寬控制在 3–5mm，深度需根據材料粘度精準調整，行業公認標準為：低粘度材料（PE、PP）取 0.04–0.05mm，中等粘度材料（ABS、PS）取 0.02–0.03mm，高粘度材料（PC、PMMA）取 0.01–0.02mm，槽長需延伸至模具外側 5–10mm，確保氣體直接排出模外。二是利用間隙排氣，通過頂針與頂針孔、鑲件與型腔的配合間隙排氣，配合間隙控制在 0.01–0.03mm，該間隙既能滿足排氣需求，又可避免熔體溢料。三是針對復雜型腔或深腔制品，設計排氣鑲塊或排氣銷，將局部滯留氣體引導至模外，提升排氣效率。

注塑工藝參數調整

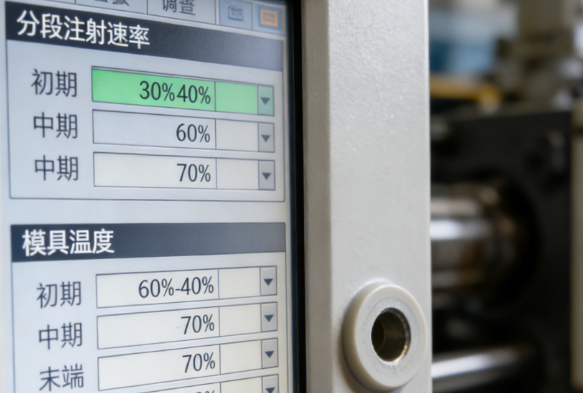

從工藝層面輔助改善排氣效果。首先降低注塑速率，采用 “分段注射” 模式，型腔填充初期以 30%–40% 的額定速率低速推進，避免氣體被快速壓縮；中期以 60%–70% 的速率保障填充效率；末端以 20%–30% 的速率低速填充，為氣體排出預留充足時間。其次適當提高模具溫度，根據材料特性將模溫提升 5–10℃，減少熔體冷卻過快導致的流動阻力，使氣體更易隨熔體流動排出。最后嚴控原料干燥工藝，如 ABS 材料需在 80–90℃下干燥 2–3 小時，PA6 材料需在 90–100℃下干燥 3–4 小時，降低原料含水率，減少揮發物產生。

輔助排氣技術應用

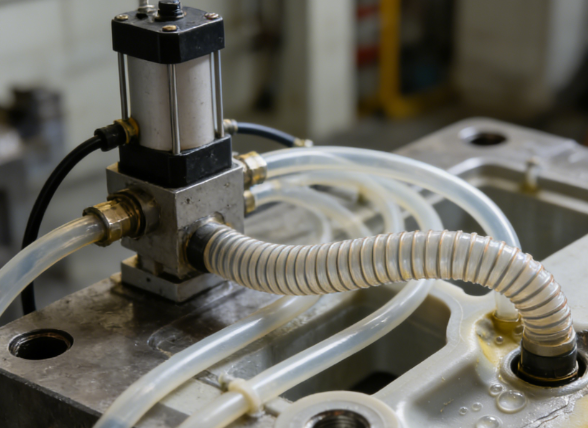

針對精密、復雜制品或高粘度材料注塑，可采用真空排氣技術，通過在模具排氣口連接真空裝置，主動抽取型腔與流道內的氣體，排氣效率比傳統排氣槽提升 50% 以上；也可在原料中添加 0.5%–1% 的消泡母粒，吸收原料中的水分與低分子揮發物，從源頭減少氣體來源，避免因原料問題引發的排氣不良。

三、優化驗證與技術趨勢

優化驗證方法

改進后通過試模驗證，觀察制品氣泡、燒焦痕等缺陷是否消除；也可采用煙霧測試法，將煙霧注入型腔，模擬熔體流動過程，直觀查看氣體滯留位置，進一步優化排氣槽布局與尺寸。

技術發展趨勢

當前行業主流趨勢是利用 CAE 流動模擬技術，在模具設計階段精準預測型腔氣體滯留區域，提前優化排氣槽位置與尺寸，大幅減少試模次數；部分高端模具已融入智能監測模塊，實時反饋型腔排氣壓力，結合注塑機實現動態工藝調整，提升成型穩定性。

綜上，塑膠模具排氣不良的改進需以模具結構優化為核心，結合工藝參數調整與輔助排氣技術，同時依托 CAE 模擬技術實現精準施策，才能從根本上解決問題，保障制品質量的一致性。
