塑膠模具鑲件松動的固定方式
塑膠模具鑲件（型腔鑲件、型芯鑲件、鑲針、滑塊鑲塊等）是成型核心組件，其固定穩定性直接決定制品質量與模具壽命。注塑生產中，受 100-200MPa 注塑壓力沖擊、常溫至 150℃模溫交替、物料流動沖刷等影響，鑲件易松動。輕微松動導致制品尺寸偏差、表面臺階、飛邊；嚴重時引發鑲件卡頓、模具咬合甚至斷裂報廢。因此需遵循 “分級處理、精度匹配、受力均衡、適配工況” 原則，結合松動程度與工況選對固定方案。
一、核心固定原則與精度要求
（一）四大核心原則
分級處理：按松動程度選方案，輕微松動優先修復原有結構，避免過度加工；
精度匹配：精密件配合間隙 0.005-0.01mm，普通件 0.01-0.02mm，無位移空間；
受力分散：避開主受力方向，通過多點定位分散沖擊，避免應力集中；
工況適配：高溫（＞80℃）、高壓（＞150MPa）區域，選用耐高溫高強度方案。
（二）關鍵精度參數（行業公認）
配合過盈量：鋼件 0.003-0.008mm，合金件 0.01-0.015mm；
緊固件標準：8.8 級以上高強度螺栓，M4 扭矩 2-3N?m、M6 5-7N?m、M8 10-12N?m；
表面精度：焊接 / 粘結后平整度誤差≤0.01mm，不影響成型面。
二、按松動程度劃分的固定方式
（一）輕微松動：位移≤0.05mm，配合面無磨損
適用場景：新模試模裝配誤差、短期生產輕微移位，配合面無拉傷 / 變形。

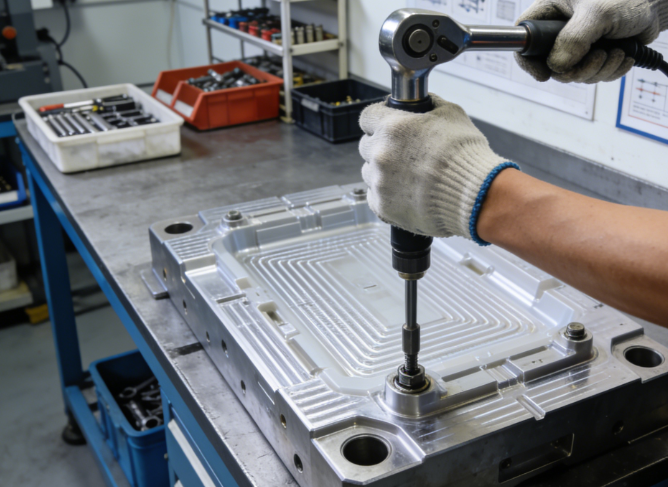

1. 緊固加固 + 螺紋防松（適配 80% 場景）
操作步驟：
① 拆螺釘：用扭矩扳手拆卸，無水乙醇清理螺紋孔油污 / 碎屑，晾干；
② 查螺釘：若滑絲，更換同規格高強度螺釘；
③ 涂膠擰緊：螺釘尾部涂中強度鎖固膠（樂泰 243，可拆修），涂量填滿螺紋 1/2 圈，按標準扭矩擰緊；
④ 固化：靜置≥12 小時，鎖固膠完全生效后試模。
2. 點焊防松（非外觀面專用）
操作要點：
① 清理縫隙雜質，氬弧焊點焊 2-3 個點位，單點直徑≤2mm，間距 80-100mm；
② 800-1000 目砂紙打磨焊點至平齊，避開螺紋孔、水路；
③ 僅適用于鋼質鑲件，無相對運動需求場景。
3. 止動墊圈輔助防松（振動較大場景補充）
適配：模具振動頻繁導致的螺釘松動，在螺釘與鑲件之間加裝彈簧止動墊圈，墊圈彈性變形產生預緊力，配合鎖固膠使用，防松效果翻倍。
（二）中度松動：位移 0.05-0.2mm，配合面輕微磨損
適用場景：長期使用配合面拉傷 / 磨損，間隙變大，單純緊固無效。
1. 鍍硬鉻 + 配磨恢復過盈配合（鋼質鑲件首選）
操作步驟：
① 預處理：打磨磨損表面，去除毛刺 / 拉傷；
② 鍍鉻：鍍硬鉻 0.01-0.02mm（匹配磨損量）；
③ 精磨：精磨至原尺寸，保證過盈量 0.003-0.008mm；
④ 去氫脆：200℃烘箱保溫 2 小時，避免脆斷；
⑤ 驗收：鍍后硬度≥HV850，配合間隙達標。
2. 定位銷 + 粘結加固（小尺寸鑲件適配）
操作要點：
① 鉆孔：鑲件非受力區加工 φ2-φ4mm 銷孔，避開主受力方向；
② 壓銷：壓入過盈量 0.002-0.005mm 的定位銷；
③ 粘結：配合面涂環氧樹脂膠（樂泰 9466），60℃固化 4 小時；
④ 注意：粘結前徹底清理配合面油污，保證粘結強度。

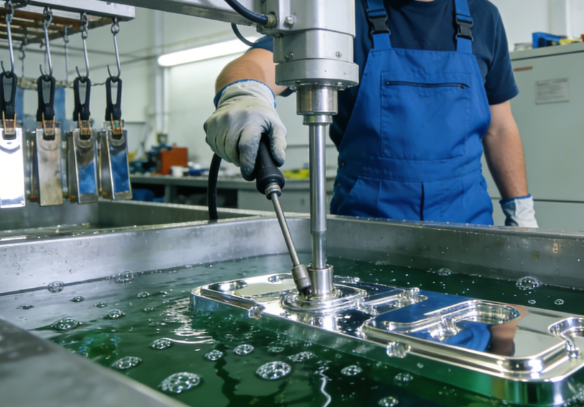

3. 電刷鍍修復（小批量應急場景）
適配：無鍍鉻設備的應急修復，電刷鍍鍍層厚度 0.005-0.01mm，修復后手工精磨，優點是加工靈活、工期短，缺點是耐磨性略差于硬鉻，適用于低產量場景。
（三）嚴重松動：位移＞0.2mm，配合面嚴重磨損 / 變形
適用場景：配合面崩損、孔位橢圓，原有固定結構完全失效。
1. 擴孔鑲套 + 熱裝 / 冷裝（高壓力高產量首選）
操作步驟：
① 擴孔：原有鑲件孔擴孔≥1mm，保證孔壁光滑無毛刺；
② 制套：加工 SKD11 硬質合金套（硬度 HRC58-62），套與孔過盈量 0.01-0.015mm；
③ 熱裝鑲套：模具本體加熱至 180-200℃，加熱速率≤5℃/min，壓入合金套，自然冷卻；
④ 冷裝鑲件：新鑲件用干冰 / 液氮冷凍至 - 20℃（≥2 小時），以 0.005-0.01mm 過盈量壓入合金套；
⑤ 驗證：裝配后檢查鑲件同軸度≤0.01mm。
2. 更換鑲件 + 改進固定結構（大型 / 核心區域鑲件）
優化方案：
① 更換磨損鑲件，單螺釘固定改為 “螺釘 + 止轉槽” 或 “燕尾槽” 固定；
② 止轉槽：槽寬公差 ±0.005mm，配合止轉銷使用，防止鑲件旋轉；
③ 燕尾槽：角度 15°-20°，配合間隙≤0.005mm，槽底受力面拋光至 Ra≤0.4μm；
④ 適配：尺寸＞50mm 鑲件或注塑壓力＞150MPa 核心區域。
3. 焊補重加工（模具本體無報廢風險場景）
操作要點：對磨損嚴重的鑲件安裝孔，用氬弧焊焊補填充，然后重新鉆孔、鉸孔至原尺寸，焊補后需退火處理（600-650℃保溫 1 小時），消除焊接應力，避免孔位變形。
三、特殊鑲件的專項固定方案
1. 細小鑲針（直徑≤3mm）
紅套固定：鑲針加熱至 300-350℃，壓入模具孔，過盈量 0.002-0.004mm；
替代方案：直接更換一體式鑲針，避免分體式松動；
禁忌：不適用螺紋固定，易導致鑲針斷裂。
2. 水路旁鑲件
禁止用有機粘結劑（遇水失效）；
優先方案：焊補孔位 + 精磨，或加裝邵氏 70-80 度 O 型圈（壓縮量 15%-20%）密封 + 銷釘定位；
驗證：固定后打壓測試，水壓 1.5-2.0MPa，無滲水。
3. 高溫鑲件（模溫＞120℃）
選用高溫級鎖固膠（樂泰 271，耐溫 230℃）；
熱裝過盈量適當加大 0.002-0.003mm，抵消熱脹冷縮影響；
定期檢查：每 3 萬模次檢測配合間隙。
四、固定后的驗證與維護規范
1. 試模驗證
空運行 50-100 次，檢查鑲件無位移；
注塑 50 模，檢測制品尺寸公差≤±0.02mm，表面無臺階 / 飛邊；
高壓測試：注塑壓力達上限時，鑲件無松動跡象。
2. 定期維護
常規區域：每 5 萬模次檢查緊固狀態，螺紋處重涂防松膠；
高溫 / 高壓區域：每 3 萬模次檢測配合間隙，超 0.015mm 及時修復；
記錄臺賬：登記修復時間、方案、參數，便于后續追溯。
總結
塑膠模具鑲件松動需按 “輕微 - 中度 - 嚴重” 分級施策：輕微松動用緊固防松 / 點焊，中度用鍍硬鉻 / 定位銷，嚴重用擴孔鑲套 / 改進結構；特殊鑲件（細小鑲針、水路旁）需專項方案。核心是把控配合精度、受力分散、工況適配三大關鍵點，固定后通過試模驗證與定期維護，才能保障模具穩定運行，降低生產損耗。實操中需結合鑲件材質、尺寸及生產批量，靈活調整方案，實現修復效果與經濟性平衡。
