塑膠模具流道的設計要點

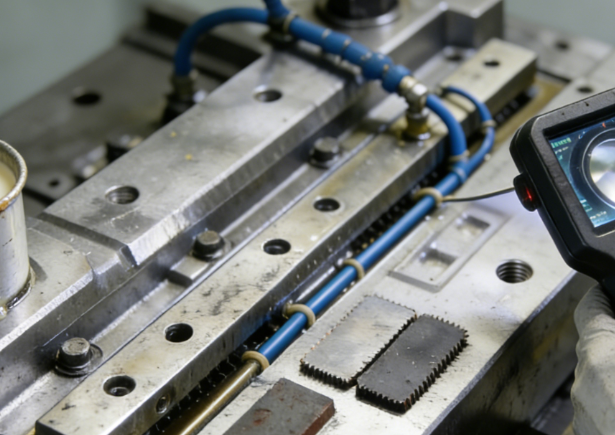

塑膠模具流道是熔體從射嘴到型腔的核心輸送通道，其設計直接決定熔體流動狀態、制品成型質量、原料利用率及生產效率，需圍繞原料熔融特性、制品結構精度、成型工藝要求，遵循平衡填充、低阻流動、溫度穩定、經濟高效核心原則，兼顧冷流道、熱流道設計特性，與澆口、冷卻、排氣系統協同匹配。以下為實操性強的設計要點，適配主流塑料成型需求。

一、核心基礎設計原則

設計需牢牢把握四大原則，為后續細節設計定調。平衡填充是核心，多型腔模具需保證熔體同時到達各型腔澆口，單型腔多澆口需實現型腔同步填充，避免尺寸偏差、缺料等問題；低阻流動要求流道截面、長度適配熔體粘度，減少剪切升溫與降解；溫度穩定需通過布局優化減少熔體輸送中的溫度損耗，保證入腔塑化狀態；經濟高效則在滿足成型的前提下，盡量縮短流道、減小截面，降低凝料占比，簡化模具加工維護。同時流道所有轉角均做圓弧過渡（R≥1.5mm），內壁拋光至 Ra0.8μm 以下，從基礎上降低流動阻力。

二、冷流道分段設計要點

冷流道適配中小批量生產，分主流道、分流道、冷料穴三部分，各段設計需相互匹配。主流道為錐形，錐度 2°~4°，長度不超 60mm，進口端與射嘴精準匹配，間隙控制 0.05~0.1mm，防止溢料與冷料入腔；分流道截面優先選圓形（流動性最佳），其次為梯形、U 型，通用塑料直徑 4~8mm，工程塑料 6~10mm，玻纖改性料需增大 1~2mm，布局采用對稱式，保證等長等截面；冷料穴設置在主流道末端及分流道遠離型腔端，容積為流道截面體積的 1~1.5 倍，選用 Z 型或倒錐形，有效收集冷料并配合頂出脫模。

三、熱流道專屬設計要點

熱流道無澆道凝料，適配大批量、高精度制品，設計重點在控溫與密封。加熱系統需單獨控溫，溫度偏差控制在 ±2℃以內，主流道與分流道分別配置加熱元件，外圍設置隔熱層，減少熱量向模具模板傳遞；流道截面均為圓形，內壁拋光至 Ra0.2μm 以下，轉角做大圓?。≧≥3mm），避免熔體滯留降解；密封處采用耐高溫密封件，射嘴與型腔、流道接頭間隙控制 0.02~0.05mm，防止熔體溢料，同時射嘴需設計防冷料結構，避免開機冷料入腔。

四、流道截面與尺寸選型

截面與尺寸直接影響流動阻力，需按原料特性精準匹配。截面按流動性優先級排序為圓形＞U 型＞梯形＞矩形，圓形熔體接觸面積最小、阻力最低，適配粘度高的工程塑料；梯形、U 型加工便捷、利于冷卻，適配通用塑料。尺寸與原料熔融指數關聯，熔融指數越高，流道截面可越小，且流道長度每增加 50mm，截面直徑需增大 0.5~1mm，補償流動阻力，避免截面過大導致凝料多、冷卻慢，或截面過小引發填充不足。

五、布局與填充平衡設計

布局是實現填充平衡的關鍵，需結合型腔數量與結構優化。單型腔模具盡量縮短流道長度，澆口正對型腔核心區域，減少轉角；多型腔模具優先選用圓形、一字型、十字型對稱布局，保證各型腔到主流道的流道長度、截面完全一致。若型腔布局不規則，可采用階梯式流道或微調分流道截面尺寸，補償壓力與流量差異；設計后可通過仿真軟件驗證，試模時根據填充情況調整，直至所有型腔同步填充。

六、與其他系統協同設計

流道并非獨立結構，需與澆口、冷卻、排氣系統緊密配合。與澆口銜接處平滑過渡，流道截面略大于澆口尺寸，避免熔體剪切升溫；冷流道兩側需設置冷卻水路，與流道距離 8~15mm，保證凝料快速冷卻，熱流道則遠離冷卻水路，防止控溫受影響；流道末端、轉角處及熔體流動最后位置設置排氣槽，通用塑料槽深 0.02~0.05mm，工程塑料 0.01~0.03mm，排出氣體避免制品氣紋、氣泡。
