TPU 的比重（密度）

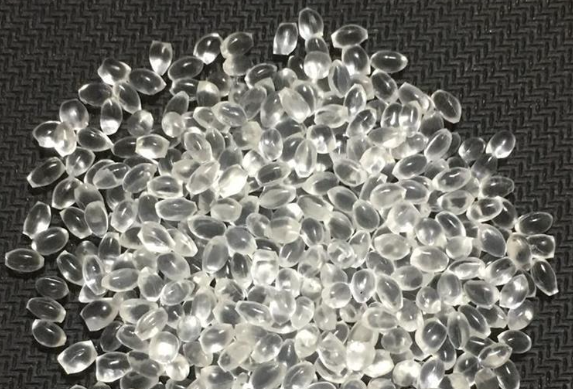

TPU（熱塑性聚氨酯彈性體），是兼具彈性與加工性的熱塑性彈性體材料，硬度范圍寬、耐油耐磨性能突出，基礎(chǔ)密度隨硬度、配方體系變化有明顯區(qū)間差異，不同品類及改性類型的密度波動相對顯著。

不同品類及改性類型的 TPU 密度會有小幅差異，具體如下：

• 通用軟質(zhì) TPU（硬度 80A 以下）：1.10～1.20 g/cm3，典型值 1.15 g/cm3，軟段含量高，密度偏低

• 通用中硬度 TPU（85A–95A）：1.18～1.25 g/cm3，典型值 1.22 g/cm3，軟硬段配比均衡，應用最廣

• 高硬度 TPU（60D–75D）：1.23～1.30 g/cm3，典型值 1.26 g/cm3，硬段占比高，密度隨硬度提升而增加

• 聚酯型 TPU：1.20～1.30 g/cm3，典型值 1.25 g/cm3，耐油耐水解性好，密度略高于部分聚醚型

• 聚醚型 TPU：1.15～1.25 g/cm3，典型值 1.20 g/cm3，耐寒耐低溫性能優(yōu)，密度相對偏低

• 玻纖 / 礦物填充 TPU：1.30～1.50 g/cm3，隨填料含量升高密度明顯上升，用于提升剛性與尺寸穩(wěn)定性

• 阻燃級 TPU：1.22～1.32 g/cm3，典型值 1.27 g/cm3，阻燃劑添加使密度略高于同硬度通用級

該密度參數(shù)是鞋材、密封件、線纜護套、汽車彈性部件、精密耐磨件設(shè)計的核心依據(jù)，密度隨硬度與配方的可調(diào)節(jié)性使其適配不同彈性與結(jié)構(gòu)需求，密度核算也是制品重量控制、模具型腔設(shè)計、擠出 / 注塑工藝參數(shù)設(shè)定的關(guān)鍵數(shù)據(jù)，同時支撐其高彈性、耐磨、耐曲折的核心特性發(fā)揮。
