微型注塑件工藝參數優化方法

微型注塑件（單重 < 1g、最大尺寸 < 10mm、壁厚 0.1–0.5mm）廣泛應用于電子、醫療等領域，成型質量直接決定終端產品可靠性。其具有壁厚薄、流道長徑比大、散熱快、尺寸精度要求高（±0.005–±0.01mm）等特點，優化核心是通過精準控制五大關鍵參數，結合科學方法實現最優組合，解決常見缺陷，兼顧質量、效率與成本，確保批量穩定生產。

一、優化前提

明確產品與材料：梳理產品結構（壁厚、流道長徑比、微結構）及質量要求（尺寸、粗糙度等）；掌握材料性能（熔融指數、結晶溫度等），重點關注 PA+GF 等增強材料的耐磨性與流動性平衡。

檢查模具與設備：模具型腔精度達微米級，澆口（0.8–1.2mm 點澆口）、排氣（0.003–0.005mm 間隙）合理；選用高精度微型注塑機，溫度控制精度 ±0.5℃，壓力、速度、計量控制精準穩定（計量精度≤0.01mm）。

確定優化目標：明確核心需求（解決填充不足、降低翹曲等），設定量化指標（填充率≥99.5%、翹曲量≤0.05mm 等）。

二、關鍵參數優化（核心實操）

（一）溫度系統

熔體溫度：比常規注塑高 5–10℃，純 PA6（230–250℃）、PA66（250–270℃）、PA+GF（260–280℃）；料筒梯度控溫，后段至前段逐步升溫，各區溫差≤5℃，避免材料降解或塑化不均。

模具溫度：比常規注塑高 5–10℃，控制精度 ±0.5℃，純 PA（50–70℃）、PA+GF（70–90℃）；復雜微結構件可分區溫控，確保熔體填充均勻、微結構復制完整。

噴嘴與熱流道：噴嘴溫度高于料筒前段 5–10℃，熱流道溫度與料筒前段一致，定期檢查密封性。

（二）注射系統

注射壓力：150–250MPa（比常規注塑高 30%–50%），壁厚越薄、流道長徑比越大，壓力越高（PA+GF 薄壁件取 220–250MPa），需逐步升壓，避免熔體噴射產生缺陷。

注射速度：分段控制，低速啟動（50–100mm/s，防止熔體噴射）、高速填充（200–300mm/s，保障微結構復制完整）、低速過渡（80–120mm/s，避免產生飛邊）。

螺桿與背壓：螺桿轉速 200–300r/min，背壓 0.5–1.0MPa，確保熔體塑化均勻，避免材料降解或產品內應力過大。

（三）保壓系統

保壓壓力：為注射壓力的 60%–80%（90–200MPa），PA66 材質取 70%–80%，采用分段設定（前期高壓補縮、后期低壓減小內應力）。

保壓時間：5–10s，結晶性材料（PA）取 8–10s，非結晶性材料取 5–7s，匹配澆口封凍時間。

保壓切換：優先位置切換（精度 ±0.01mm），確保每模保壓起點一致，提升穩定性。

（四）冷卻與計量

冷卻系統：冷卻時間 5–15s，模具設計微型冷卻水路（φ2–3mm），水路貼近型腔（距離 2–3mm），水溫精度 ±1℃，PA 類材質水溫控制在 20–30℃，定期清理水路防止堵塞。

計量系統：計量行程誤差≤0.01mm，單次注射量誤差≤1%，計量行程設定為產品熔體體積的 1.2–1.5 倍，定期校準設備確保精度。

三、主流優化方法

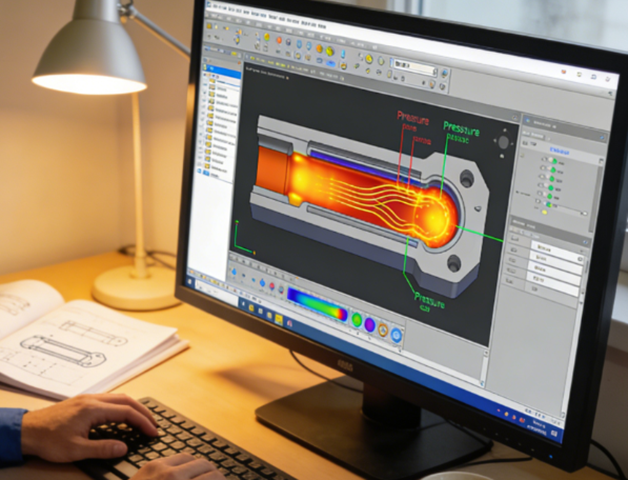

模流模擬（Moldflow）：建立三維模型，模擬熔體流動，預判缺陷，優化澆口 / 流道，確定參數初始范圍，輸出參數敏感度排序，減少試模成本。

實驗設計（DOE）：單因素試驗明確參數影響，正交試驗（4–5 因素、3–4 水平）快速篩選最優組合，響應面法求解全局最優，兼顧多質量指標。

現場閉環驗證：按模擬與 DOE 結果試模，檢測質量指標，微調參數（填充不足提壓 / 溫，翹曲調保壓 / 冷卻），建立參數窗口，確保批量穩定。

四、常見問題與對策

填充不足：提高熔體 / 模溫、增加注射壓力 / 速度，優化澆口與排氣。

翹曲變形：調整保壓參數、均衡冷卻，降低內應力，采用分區溫控。

尺寸超差：精準控制保壓與計量，穩定冷卻系統，定期校準設備。

微結構復制不良：提高模溫、高速充模，優化排氣，選用高流動材料。

綜上，微型注塑件參數優化需兼顧精準性與協同性，通過明確前提、優化關鍵參數、采用科學方法，可高效解決成型缺陷，實現批量穩定生產，滿足精密產品的質量要求。
