模具鋼材氮化層厚度檢測方法

氮化處理是模具鋼表面強化的常用工藝，可提升表面硬度、耐磨性、耐蝕性與抗疲勞性能，對延長模具使用壽命有重要作用。氮化層厚度是評價氮化質量的關鍵指標，直接影響模具使用性能與服役壽命。為保證檢測結果規范可靠，下面介紹工業與實驗室中常用的氮化層厚度檢測方式，內容清晰、便于直接用于生產與質檢。

一、金相法

金相法適用于批量檢測、產品驗收及內部質量管控，操作簡單、成本適中，可直觀觀察氮化層組織，在模具行業應用普遍。

檢測原理：對模具鋼試樣進行取樣、鑲嵌、打磨、拋光后，用 4% 硝酸酒精溶液腐蝕。氮化層與基體組織成分、結構不同，腐蝕后會出現明顯色差，在金相顯微鏡下可區分邊界并測量厚度。

操作步驟：

取樣：在模具非工作區域切取試樣，尺寸約 10mm×10mm×5mm，保證檢測面與氮化表面垂直。

鑲樣：將試樣用樹脂鑲嵌，方便后續打磨與拋光。

打磨拋光：依次進行粗磨、精磨、拋光，使表面達到無劃痕的鏡面狀態。

腐蝕：用 4% 硝酸酒精腐蝕 3～10 秒，清水沖洗后吹干。

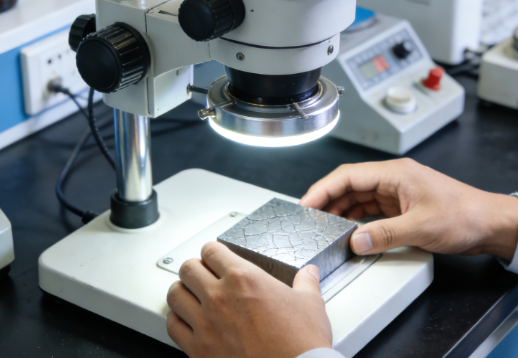

測量：在 100× 或 400× 金相顯微鏡下觀測，在截面不同位置測量 3～5 點，取平均值作為結果。

優點：操作便捷、成本低、效率高，可同時觀察白亮層、擴散層狀態，結果可拍照留存。

執行標準：參照 GB/T 11354—2005《鋼鐵零件 滲氮層深度測定和金相組織檢驗》。

二、硬度梯度法

硬度梯度法多用于科研、第三方檢測及高精度模具驗收，可穩定反映氮化層硬度分布，不受組織色差影響。

檢測原理：氮化層硬度由表面向基體逐漸降低，使用維氏硬度計沿截面逐點測試，當硬度達到設定界限值時，對應距離即為有效氮化層厚度。

檢測要求：采用 HV0.1 或 HV0.05 小負荷檢測，測點間距 0.02～0.05mm，一般以高于基體硬度 50HV 作為判定界限。

優點：數據準確，可繪制硬度梯度曲線，同時評價層深與強化均勻性。

不足：設備投入較高，檢測流程較長，多用于抽檢或高精度場景。

三、剝層化學分析法

剝層化學分析法多用于氮化工藝研發與參數優化，可精確獲得氮元素沿深度的分布曲線，一般不用于日常生產檢測。

檢測原理：通過化學蝕刻或機械研磨逐層去除表層材料，每層厚度控制在 0.01～0.02mm，使用專用儀器分析氮含量，繪制濃度曲線，確定有效層深。

特點：檢測精度高，能反映氮元素擴散規律，但流程復雜、成本高、耗時長，適合實驗室研究使用。

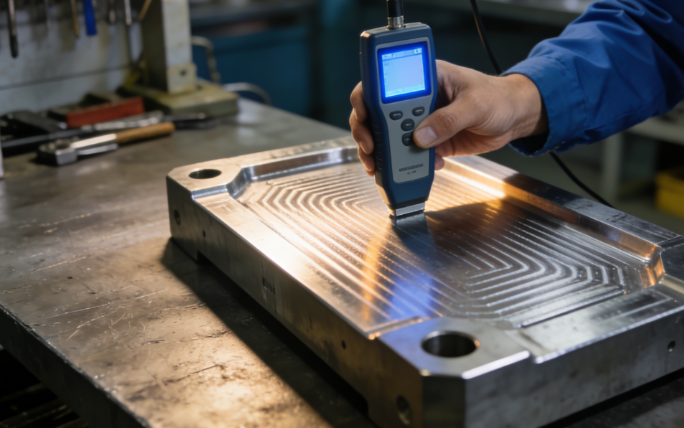

四、無損檢測法

無損檢測法不需要破壞模具，可在成品件上直接測試，多用于現場快速篩查與初步檢驗，精度低于金相法，不作為最終驗收依據。

常用方式：

渦流法：利用氮化層與基體電導率差異，通過渦流檢測儀快速判斷層厚。

磁性法：依靠表面磁導率變化，通過磁性測厚儀計算厚度，適用于部分模具鋼材。

優點：無損、快速、可現場操作，適合批量初篩。

不足：精度有限，受表面狀態影響較大，異常件需用金相法復核。

五、實用檢測建議

方法選用：常規生產與驗收優先使用金相法；高精度檢測可選擇硬度梯度法；工藝研發使用剝層化學分析法；成品初篩使用無損檢測法。

厚度參考：常規模具氮化層厚度多控制在 0.10～0.30mm，精密模具可按技術協議調整。

誤差控制：同一截面至少測量 3～5 點取平均值，控制打磨、腐蝕質量，避免邊界不清帶來誤差。

報告內容：注明檢測方法、設備信息、測量數據、平均值，金相法建議附照片，便于追溯與驗收。

整體來看，模具鋼材氮化層厚度檢測應根據使用場景、精度要求選擇合適方式，按照標準流程操作，可保證結果穩定可靠，為模具質量控制與工藝改進提供有效依據。
